Инструкция по эксплуатации Dell Inspiron 14 (7437, Late 2013)
Страница 27
Advertising
Извлечение
системной
платы |
27

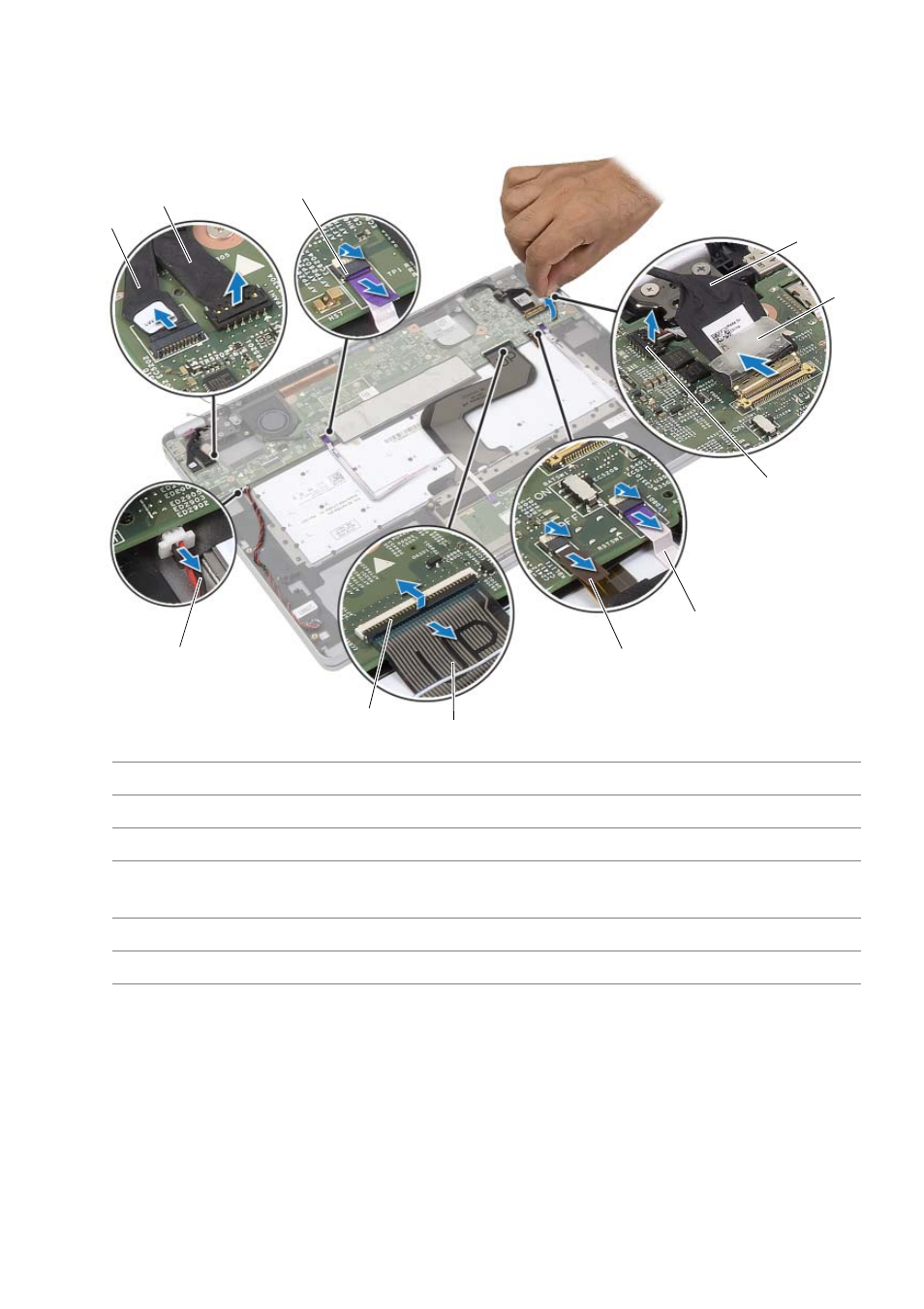

3 Снимите ленту и отсоедините кабель дисплея от системной платы.
4 Отсоедините кабель разъема адаптера питания.
1
кабель камеры
2
кабель сенсорного экрана
3
кабель сенсорной панели
4
кабель дисплея
5
лента
6
кабель порта адаптера питания
7
кабель светового индикатора
состояния жесткого диска и батареи
8
кабель подсветки клавиатуры
9
кабель клавиатуры
10 защелки разъема (4)
11 кабель батарейки типа «таблетка»
1
2
3
4
6
7
8
9
10
5
11
