Страница 94: Панели дисплея rgb, Снятие, Панели дисплея с сенсорным экраном
Установка
панели дисплея RGB
1. Совместите скобу дисплея с панелью дисплея и затяните винты,
которыми
крепится скоба дисплея.
2. Подсоедините кабель низковольтной дифференциальной передачи
сигналов
(LVDS) к задней части панели дисплея и установите на место
клейкие
ленты, которыми крепится кабель LVDS.
3. Подсоедините RGB-кабель к задней части панели дисплея и
установите
на место клейкие ленты, которыми крепится RGB-кабель.
4. Затяните винты, которыми крепится панель дисплея.
5. Затяните винты с левой стороны панели дисплея, которыми крепится
панель
дисплея.
6. Установите лицевую
7. Установите батарею.
8. Выполните процедуры, приведенные в разделе После
Снятие
панели дисплея с сенсорным экраном
1. Выполните процедуры, приведенные в разделе Перед
.
2. Извлеките батарею.
3. Снимите лицевую

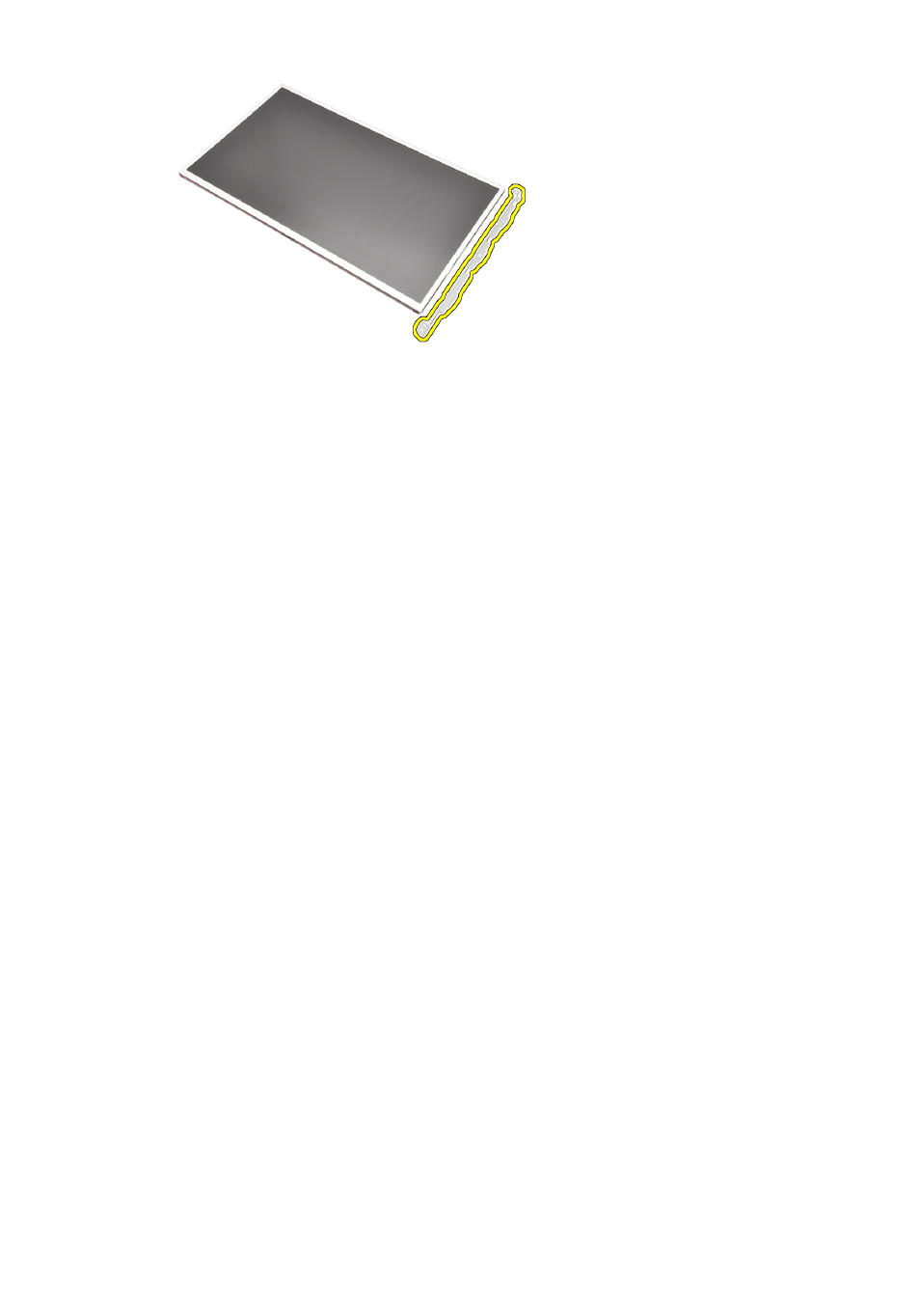

4. Выверните винты с левой стороны, которыми крепится панель
дисплея
. Винты частично скрыты кабелями. Приподнимите кабели,
прежде
чем будете вывертывать винты.
94
