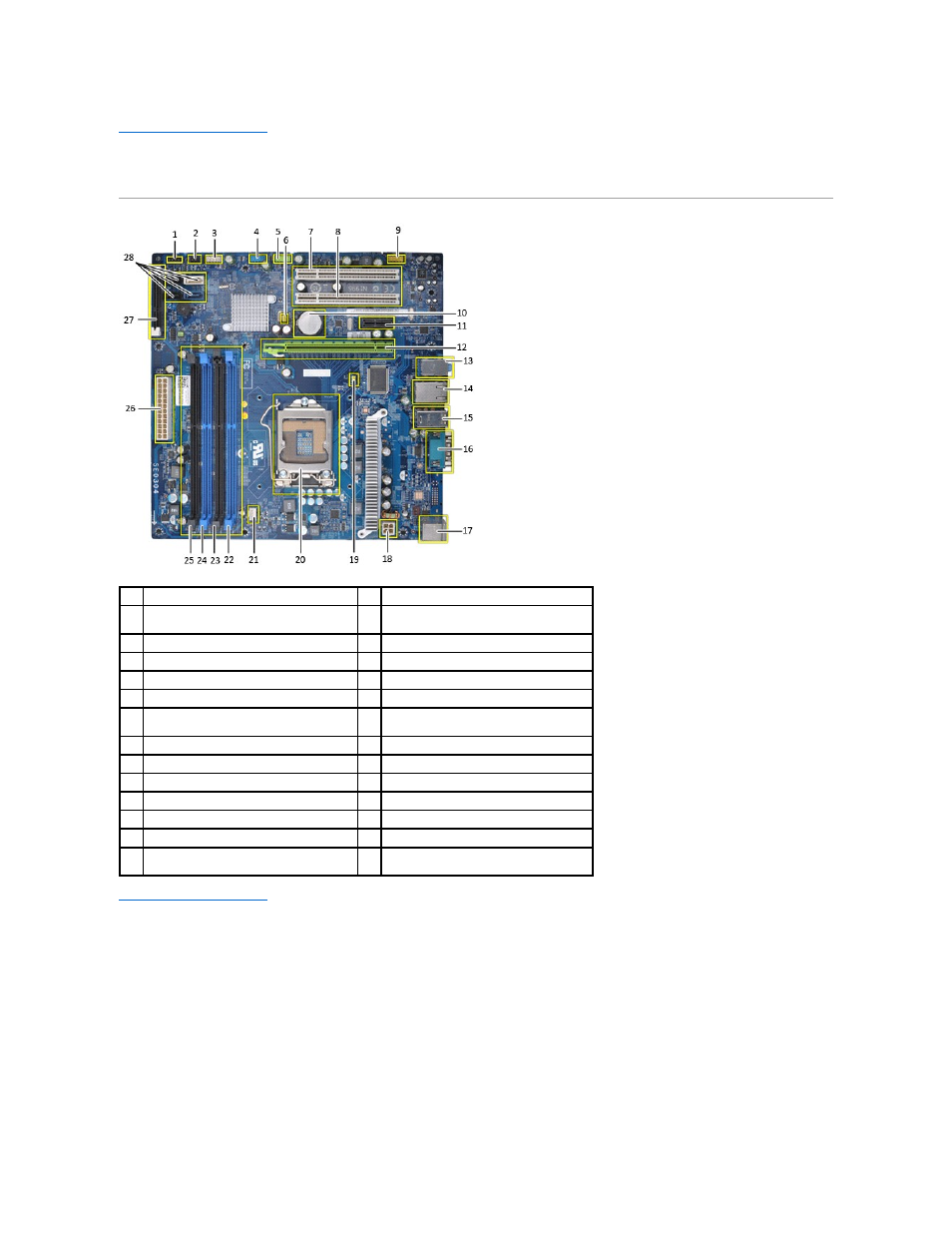

Компоновка системной платы
Руководство по обслуживанию рабочей станции Dell Precision™ T1500
Назад на страницу содержания
1
разъем ввода
-вывода на передней панели
2
выходной разъем
S/PDIF
3
разъем
USB2 (на передней панели ввода-
вывода
)
4
разъем
USB1 (на передней панели ввода-
вывода
)
5
разъем системной платы
USB3
6
перемычка сброса
CMOS
7
разъем
PCI (PCI1)
8
разъем
PCI (PCI2)
9
аудиоразъем на передней панели
10
аккумулятор
CMOS
11
разъем
PCI Express x1 (PCIE_x1)
12
разъем
PCI Express x16 (PCIE_X16)
13
аудиоразъем
14
разъем сетевого адаптера и разъемы
USB
(2)
15
разъемы
USB (4)
16
разъем последовательного порта
17
разъемы
PS/2 для мыши и клавиатуры
18
разъем питания
(PWR2)
19
перемычка для сброса пароля
20
разъем процессора
21
разъем питания вентилятора процессора
22
разъем памяти
(DIMM1)
23
разъем памяти
(DIMM2)
24
разъем памяти
(DIMM3)
25
разъем памяти
(DIMM4)
26
основной разъем питания
(PWR1)
27
разъем
NVRAM
28
разъем жесткого диска
Serial ATA (SATA1,
SATA2, SATA3, SATA4)
