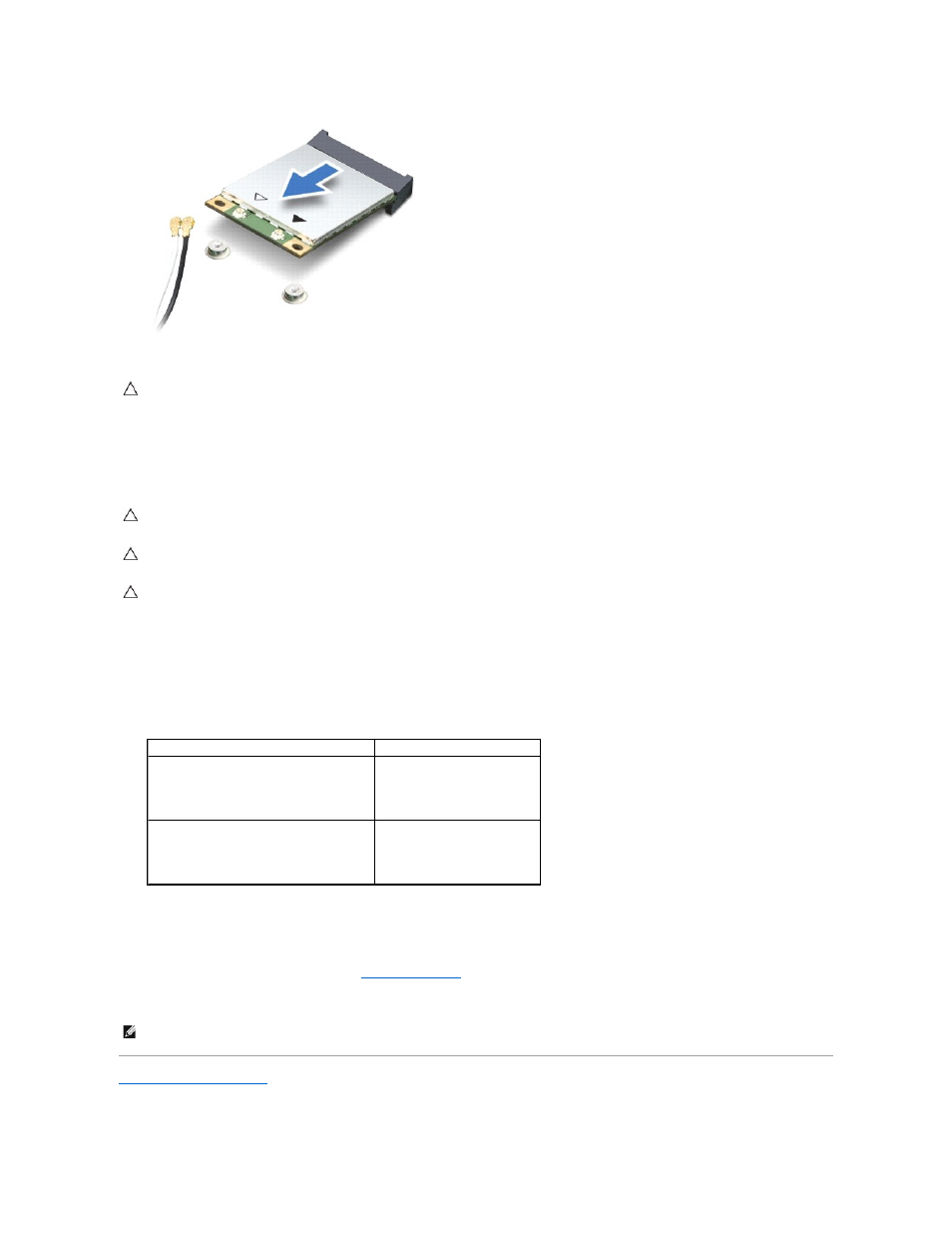

Замена мини
-платы
1.
Извлеките новую мини
-плату из упаковки.
2.
Вставьте мини
-плату под углом 45 градусов в соответствующий разъем на системной плате. Например, разъем для платы беспроводной
локальной сети помечен «
WLAN» и так далее.
3.
Нажмите другую сторону платы
WLAN вниз, чтобы она вошла в слот системной платы, и вверните на место два винта, которыми плата крепится к
разъему системной платы
.
4.
Подсоедините к устанавливаемой мини
-плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов
антенных кабелей для каждой мини
-платы, поддерживаемой компьютером.
5.
Закрепите неиспользуемые антенные кабели в защитном майларовом хомуте
.
6.
Вверните на место и затяните невыпадающий винт
, фиксирующий мини-крышку на основании компьютера.
7.
Установите на место аккумулятор
(см. раздел
Замена аккумулятора
).
8.
Установите необходимые драйверы и утилиты для компьютера
. Дополнительную информацию смотрите в Руководстве по технологиям Dell.
Назад на страницу содержания
ВНИМАНИЕ
!
Извлеченную из компьютера мини
-плату следует хранить в защитной антистатической упаковке (смотрите раздел «Защита от
электростатического разряда» в инструкциях по технике безопасности
, прилагаемых к компьютеру).
ВНИМАНИЕ
!
Приложив небольшое усилие
, осторожно установите плату на место. Если приложить слишком большое усилие, можно
повредить разъем
.
ВНИМАНИЕ
!
Разъемы сконструированы так
, чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и системной плате и измените направление установки платы
.
ВНИМАНИЕ
!
Во избежание повреждения мини
-платы не разрешается размещать кабели под платой.
Разъемы на плате
MiniCard
Схема цветов антенных кабелей
WWAN (2 антенных кабеля)
Основной
WWAN (белый треугольник)
Вспомогательный
WWAN (черный треугольник)
белый с серой полоской
черный с серой полоской
WLAN (2 антенных кабеля)
Основной
WLAN (белый треугольник)
Вспомогательный
WLAN (черный треугольник)
белый
черный
ПРИМЕЧАНИЕ
.
При установке платы связи другого производителя необходимо установить соответствующие драйверы и утилиты
. Общую
информацию о драйверах смотрите в Руководстве по технологиям
Dell.
