66
Системная плата
8
Снимите мини-плату (платы). См. раздел «Извлечение мини-плат(ы)»
на стр. 61.
9
Снимите радиатор процессора. См. раздел «Снятие радиатора
процессора» на стр. 79.
10
Снимите процессор. См. раздел «Снятие процессора» на стр. 83.
ПРИМЕЧАНИЕ.
Перед отсоединением кабелей от системной платы зарисуйте
схему их разводки.
11
Отсоедините все кабели от системной платы.
12
Выверните восемь винтов, которыми системная плата крепится к
корпусу компьютера.
13
Приподнимите системную плату и извлеките ее из корпуса.

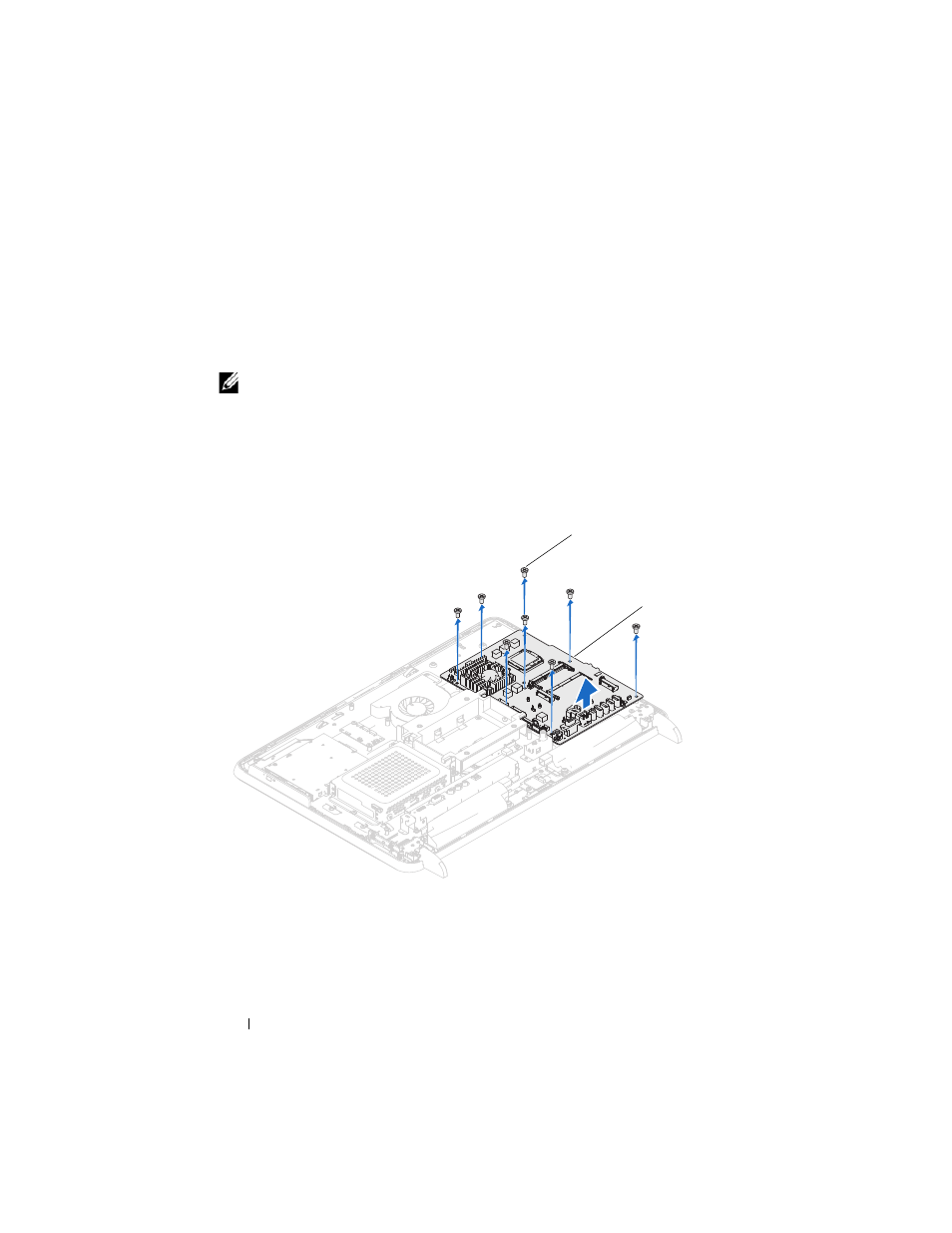

1 винты (8) 2 c истемная плата
1
2
