32
| Извлечение платы ввода вывода
Извлечение платы ввода вывода
ПРЕДУПРЕЖДЕНИЕ. Перед началом работы с внутренними компонентами компьютера
прочитайте инструкции по технике безопасности, прилагаемые к компьютеру «Перед
работой с внутренними компонентами компьютера» на стр. 7. После завершения работ
с внутренними компонентами компьютера следуйте инструкциям, приведенным
в разделе «После выполнения работ с внутренними компонентами компьютера»
на стр. 9. Дополнительные сведения по вопросам безопасности см. на веб странице,
посвященной соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2 Отсоедините кабель платы индикатора питания от системной платы. См. раздел «Снятие
платы индикатора питания» на стр. 12.
3 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 14.
4 Извлеките динамики. См. раздел «Извлечение динамиков» на стр. 16.
5 Извлеките разъем адаптера питания. См. раздел «Снятие порта адаптера питания»
на стр. 29.
6 Снимите вентилятор. См. раздел «Снятие вентилятора» на стр. 26.
Последовательность действий

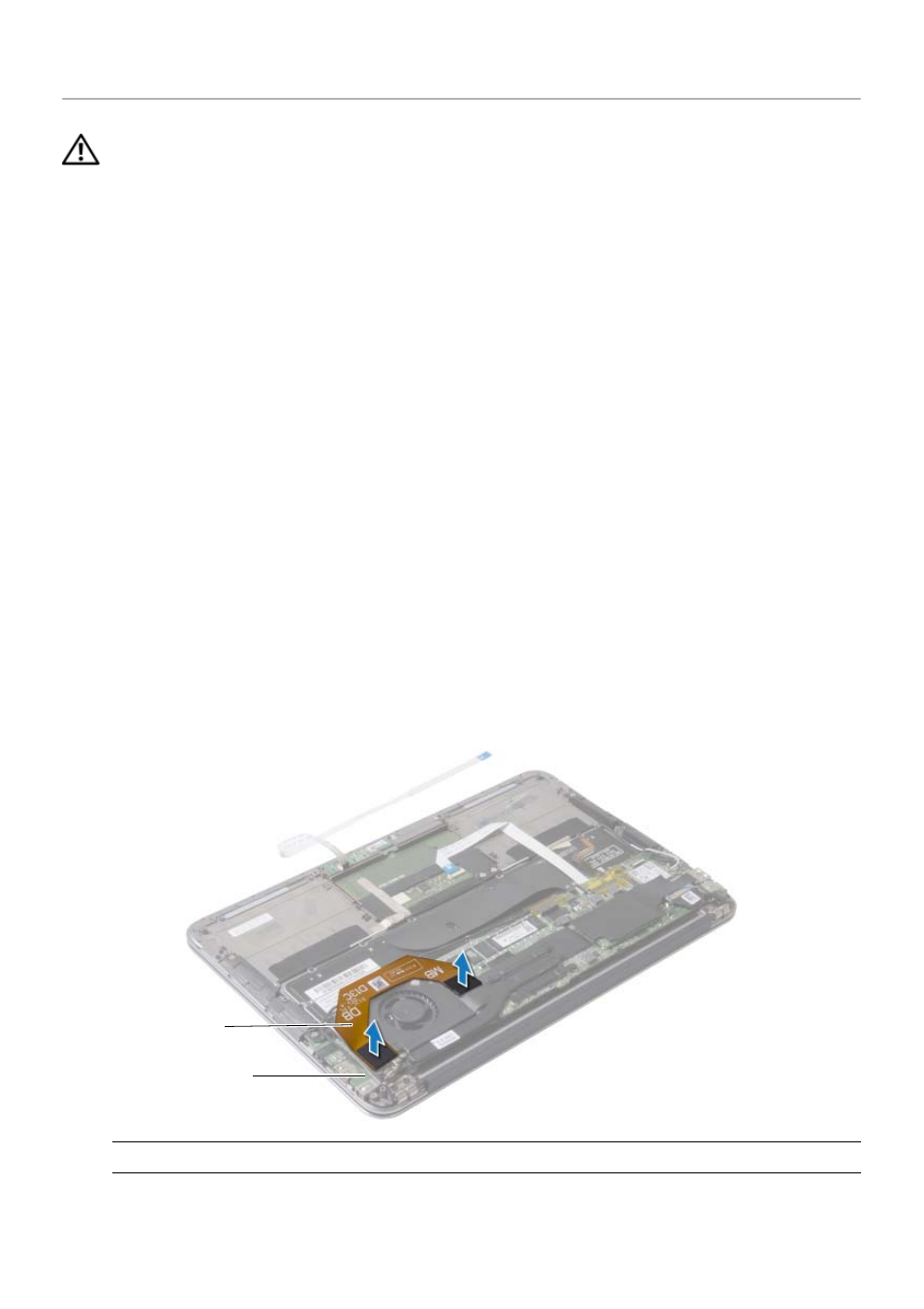

1 Отсоедините кабель ввода вывода от платы ввода вывода и системной платы.
1
кабель ввода вывода
2
плата ввода вывода
1
2
