Инструкция по эксплуатации Dell Latitude D630
Страница 153
Установка и замена компонентов
153
5
Чтобы установить плату мобильной широкополосной сети, выполните следующее:
a
Освободите место для платы мобильной широкополосной сети, отведя в сторону все антенные
кабели.
b
Совместите плату с разъемом под углом 45 градусов и нажмите на плату, чтобы установить ее
в разъем до щелчка.
ВНИМАНИЕ.
Во избежание повреждения платы мобильной широкополосной сети никогда не
размещайте кабели над платой или под ней, и проверяйте правильность прокладки кабелей.
ПРИМЕЧАНИЕ.
Более конкретную информацию по подсоединению кабелей к соответствующим
разъемам смотрите в документации, прилагаемой к плате мобильной широкополосной сети.
c
Подсоедините белый антенный кабель к разъему на плате, обозначенному белым
треугольником; подсоедините черный антенный кабель к разъему на плате, обозначенному
черным треугольником.

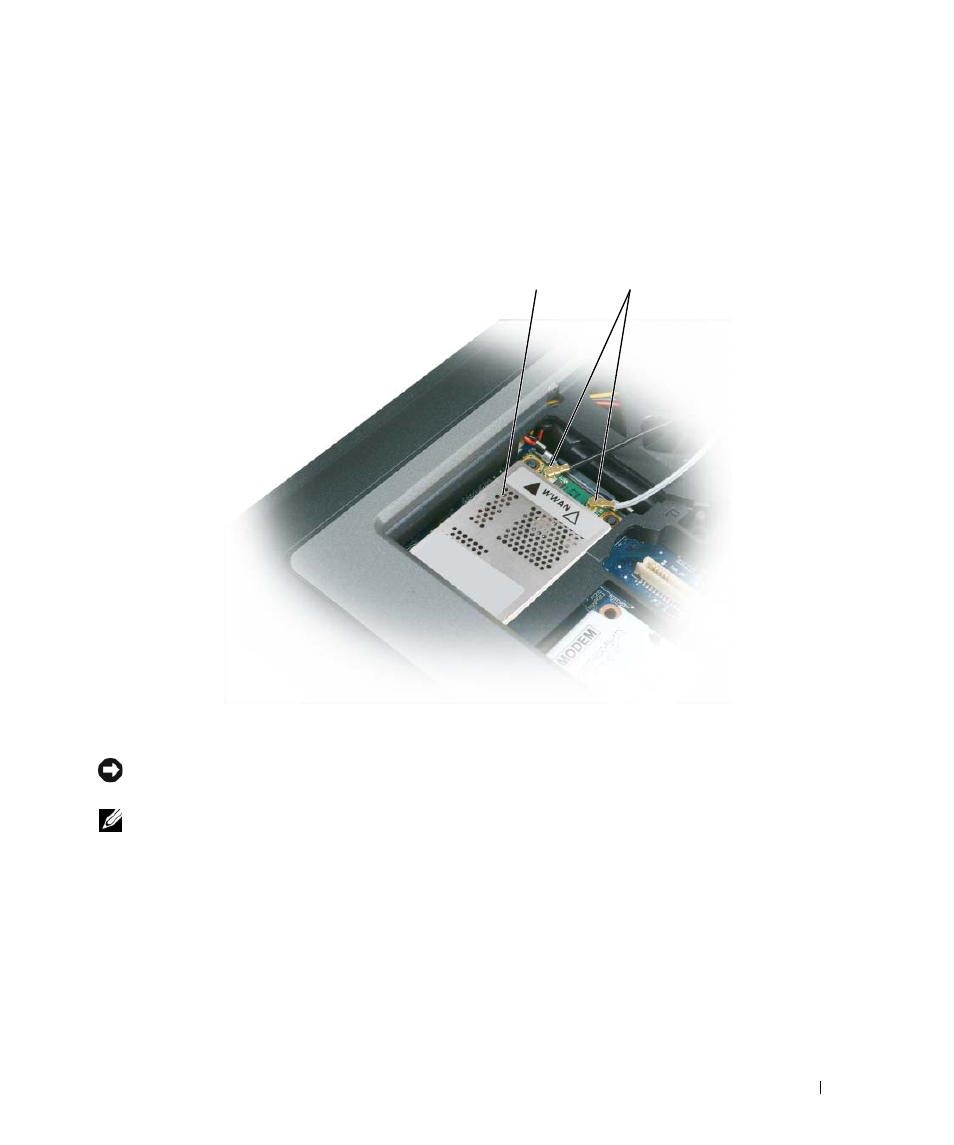

1
плата мобильной широкополосной сети
2
антенные кабели (2)
1
2
