Подключение кабеля питания, Фиксация кабеля питания – Инструкция по эксплуатации Dell PowerEdge R220
Страница 4
Подключите
клавиатуру, мышь и монитор.
Разъемы
на задней панели системы снабжены значками типа кабеля, который должен быть подключен к
каждому
разъему. Убедитесь, что винты (если таковые имеются) на разъеме для подключения кабеля монитора,
затянуты
надлежащим образом.
Подключение
кабеля питания

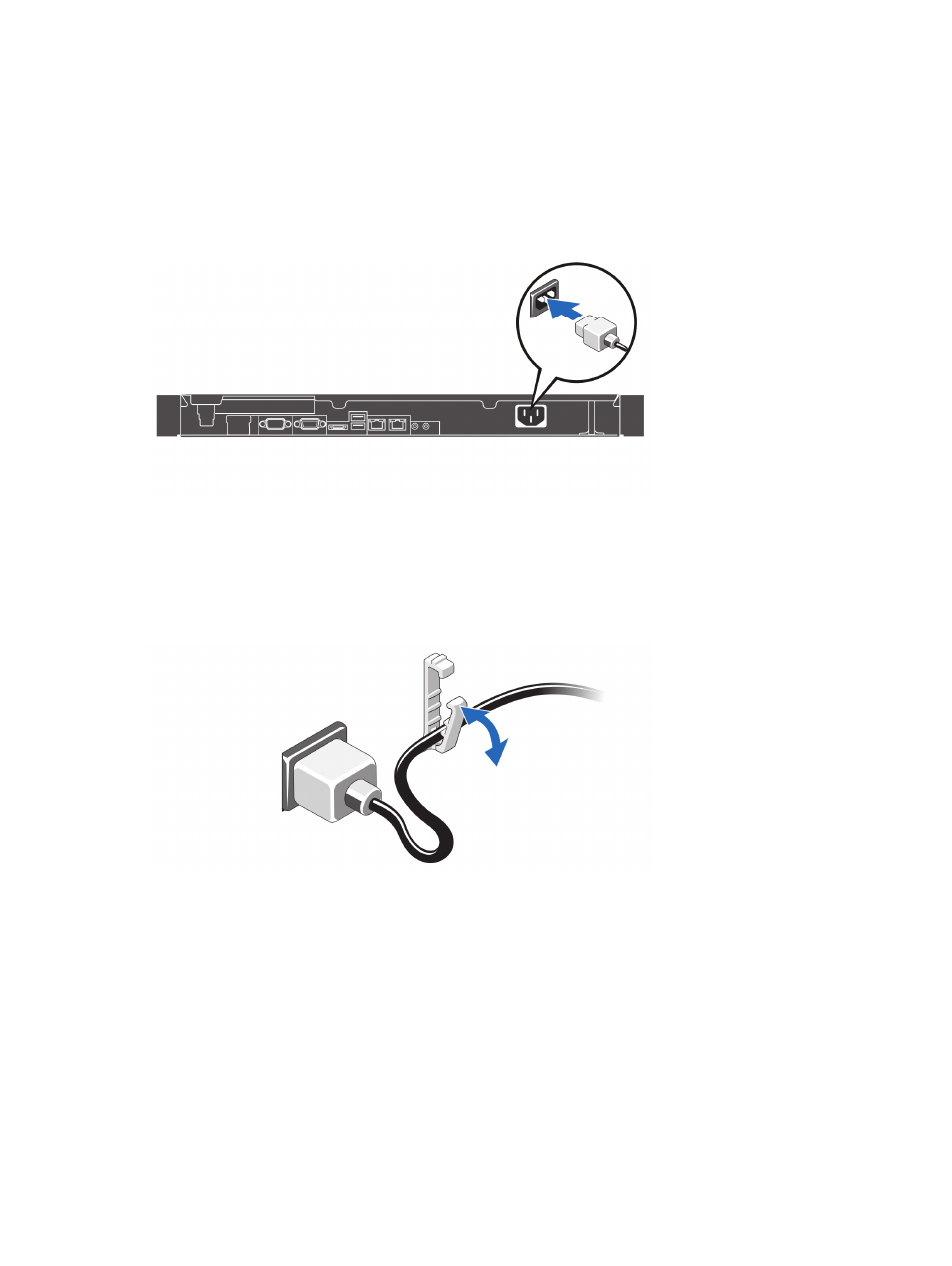

Рисунок
3. Подключение кабеля питания
Подсоедините
кабель питания к системе. Если используется монитор, также подсоедините к нему кабель
питания
монитора.
Фиксация
кабеля питания
Рисунок
4. Фиксация кабеля питания
Согните
кабель питания системы и закрепите его в фиксаторе.
Подключите
другой конец кабеля питания к заземленной электрической розетке или отдельному источнику
питания
, например источнику бесперебойного питания (ИБП) или блоку распределения питания (PDU).
4
