Инструкция по эксплуатации Dell OptiPlex 960 (Late 2008)
Страница 133

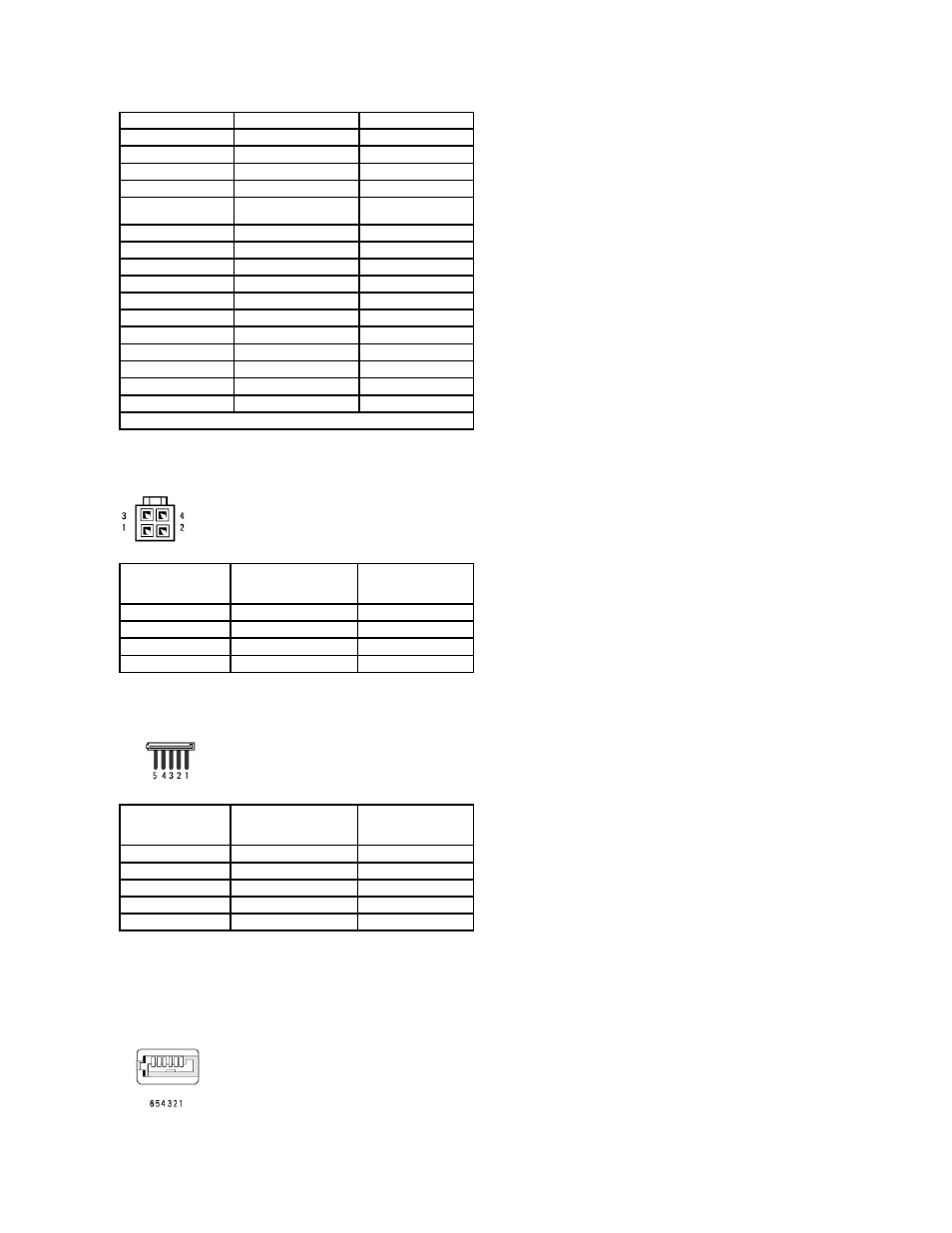

Разъем питания постоянным током
P2
Разъем питания постоянным током
P3
Датчик температуры
P5
Разъем питания постоянным током
P6
8
PS_PWRGOOD*
Серый
9
P5AUX
Фиолетовый
10
V_12P0_DIG
Желтый
11
V_12P0_DIG
Желтый
12
+3,3 V
Оранжевый
13
(не обязательно)
+3,3 V
Оранжевый
14
-12 V*
синим светом
15
GND
Черный
16
PWR_PS_ON
Зеленый
17
GND
Черный
18
GND
Черный
19
GND
Черный
20
NC
NC
21
VCC (+5V)
Красный
22
VCC (+5V)
Красный
23
VCC (+5V)
Красный
24
GND
Черный
*Используйте провод 22-AWG вместо провода 18-AWG.
Номер контакта
Название сигнала
Провод
18-AWG
1
GND
Черный
2
GND
Черный
3
+12 VDC
Желтый
4
+12 VDC
Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 VDC
Оранжевый
2
GND
Черный
3
+5 VDC
Красный
4
GND
Черный
5
+12 VDC
Желтый
