Начиная
со слота 1 задвиньте серверные модули в полку. Когда серверный модуль установлен надлежащим
образом
, его ручка возвращается в закрытое положение.
Подключение
модуля контроллера шасси

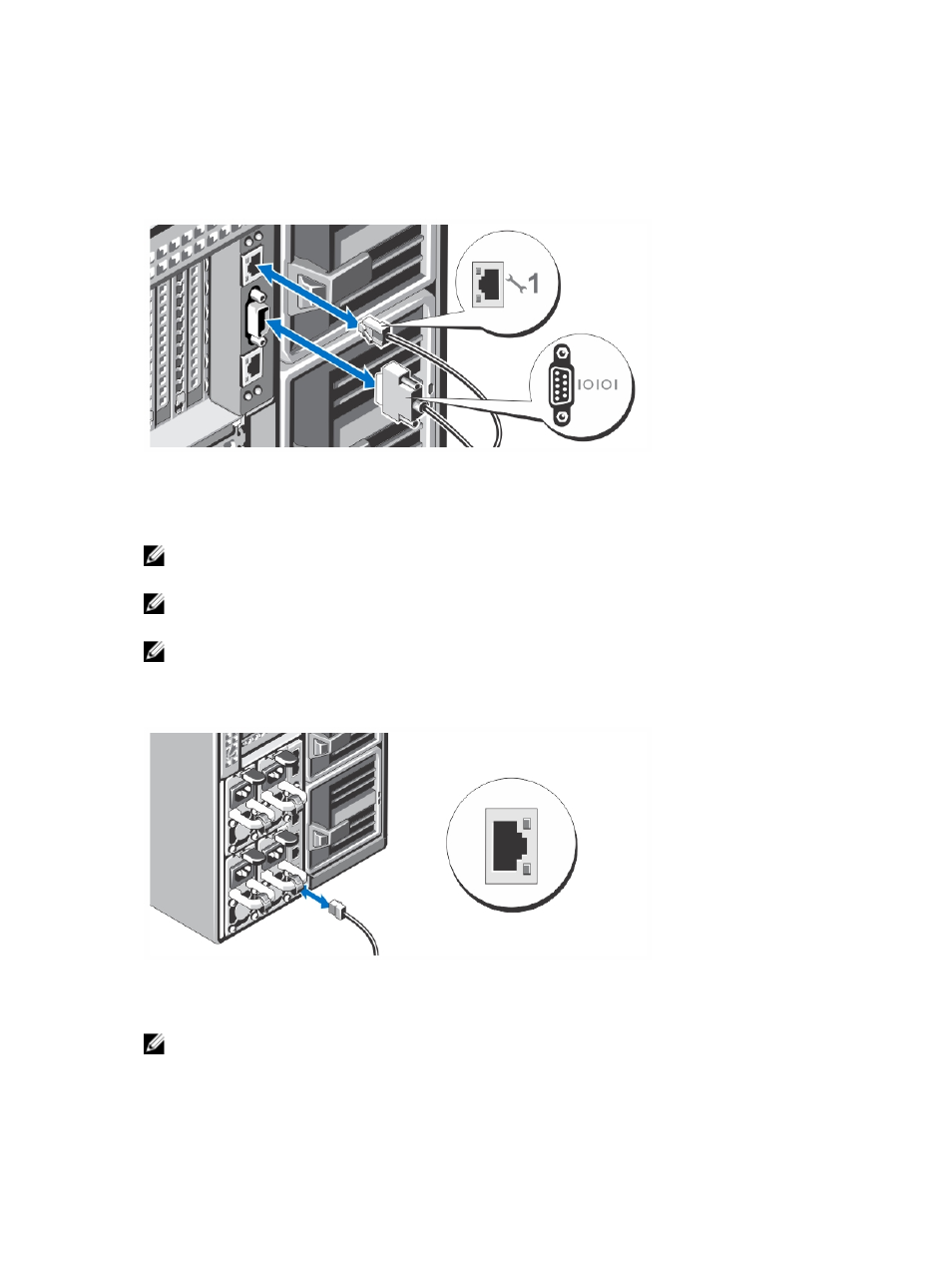

Рисунок
4. Подключение модуля контроллера шасси
Подключите
систему управления к модулю контроллера шасси с помощью последовательного (дополнительно)
и
сетевого кабелей.
ПРИМЕЧАНИЕ
: Система поставляется вместе с модулем контроллера шасси (СМС), который установлен
в
слот 1.
ПРИМЕЧАНИЕ
: Если второй, дополнительный модуль контроллера шасси, не установлен, подключите
сетевой
кабель к порту 1 модуля контроллера шасси на полке.
ПРИМЕЧАНИЕ
: Последовательный порт подключается к активному модулю контроллера шасси.
Подключение
модуля ввода-вывода
Рисунок
5. Подключение модуля ввода-вывода
Подсоедините
сетевой кабель к модулю ввода-вывода, чтобы обеспечить сетевое соединение с сервером.
ПРИМЕЧАНИЕ
: Если в полке установлен транзитный модуль, каждому серверному модулю требуется
отдельный
сетевой кабель.
5
