Задняя панель – Инструкция по эксплуатации Dell Vostro 430 (Late 2009)

Страница 2

Advertising
background image

ПРИМЕЧАНИЕ.

Вторая кнопка извлечения функционирует, только если в системе

установлен второй оптический дисковод.

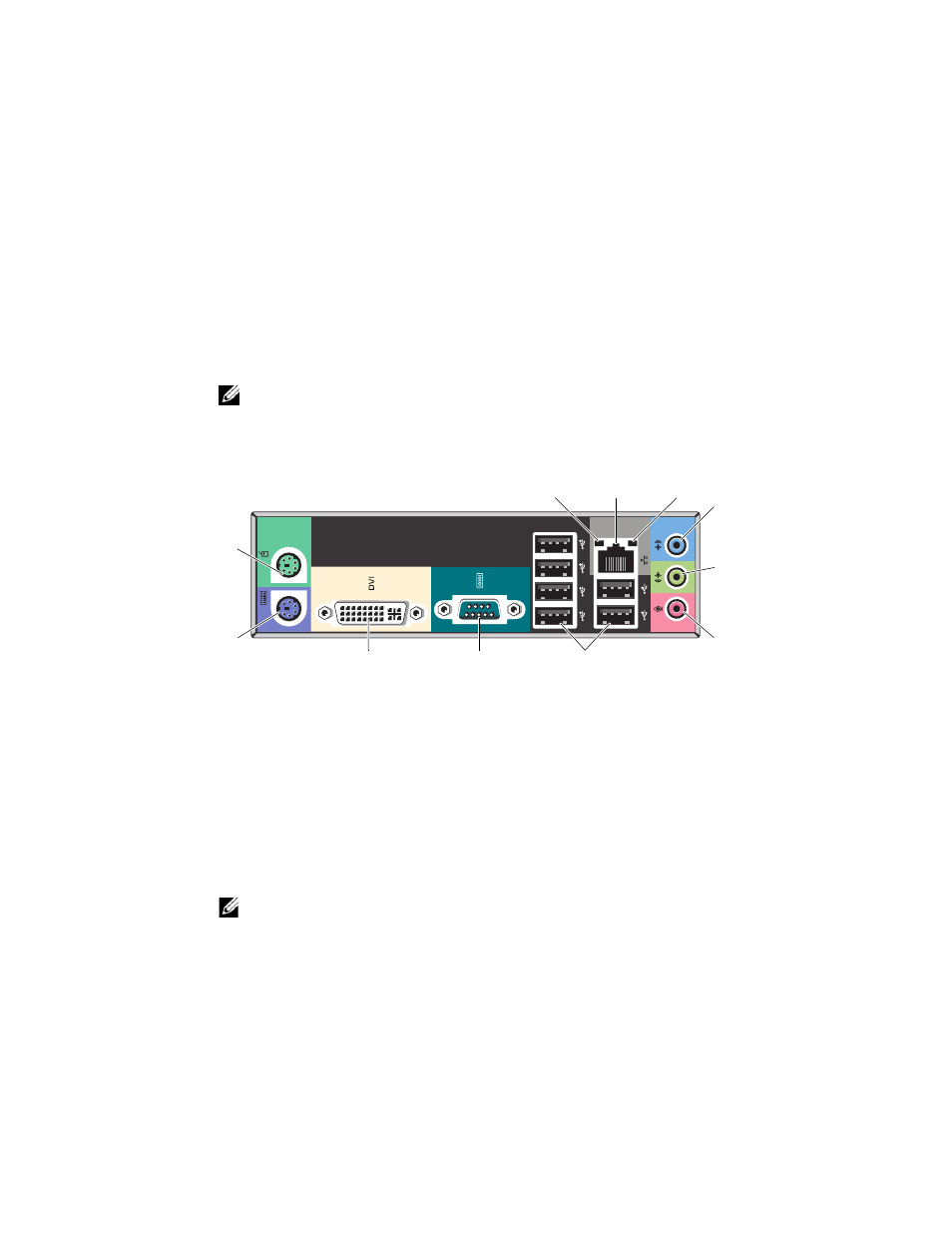

Задняя панель

ПРИМЕЧАНИЕ.

Разъем DVI–I доступен только для набора микросхем Intel

®

H57 Express.

9

индикатор доступа к диску

10

оптический дисковод (дополнительно)

11

оптический дисковод

12

проушина для навесного замка

13

гнездо защитного кабеля

14

слоты для плат расширения (4)

15

разъемы задней панели

16

переключатель напряжения

17

разъем питания

1

индикатор работоспособности связи

2

разъем сетевого адаптера

3

индикатор работы сети

4

линейный вход/соединительный разъем
для левого и правого заднего динамика

5

линейный выход/соединительный
разъем для левого и правого переднего
динамика

6

разъем микрофона/центрального/
низкочастотного динамика

7

разъемы USB 2.0 (6)

8

Обычно последовательный порт имеет
9-контактный разъем.

9

разъем DVI-I

10

соединительный разъем PS/2 (клавиатура)

11

соединительный разъем PS/2 (мышь)

1

2

3

4

5

6

8

7

11

10

9
