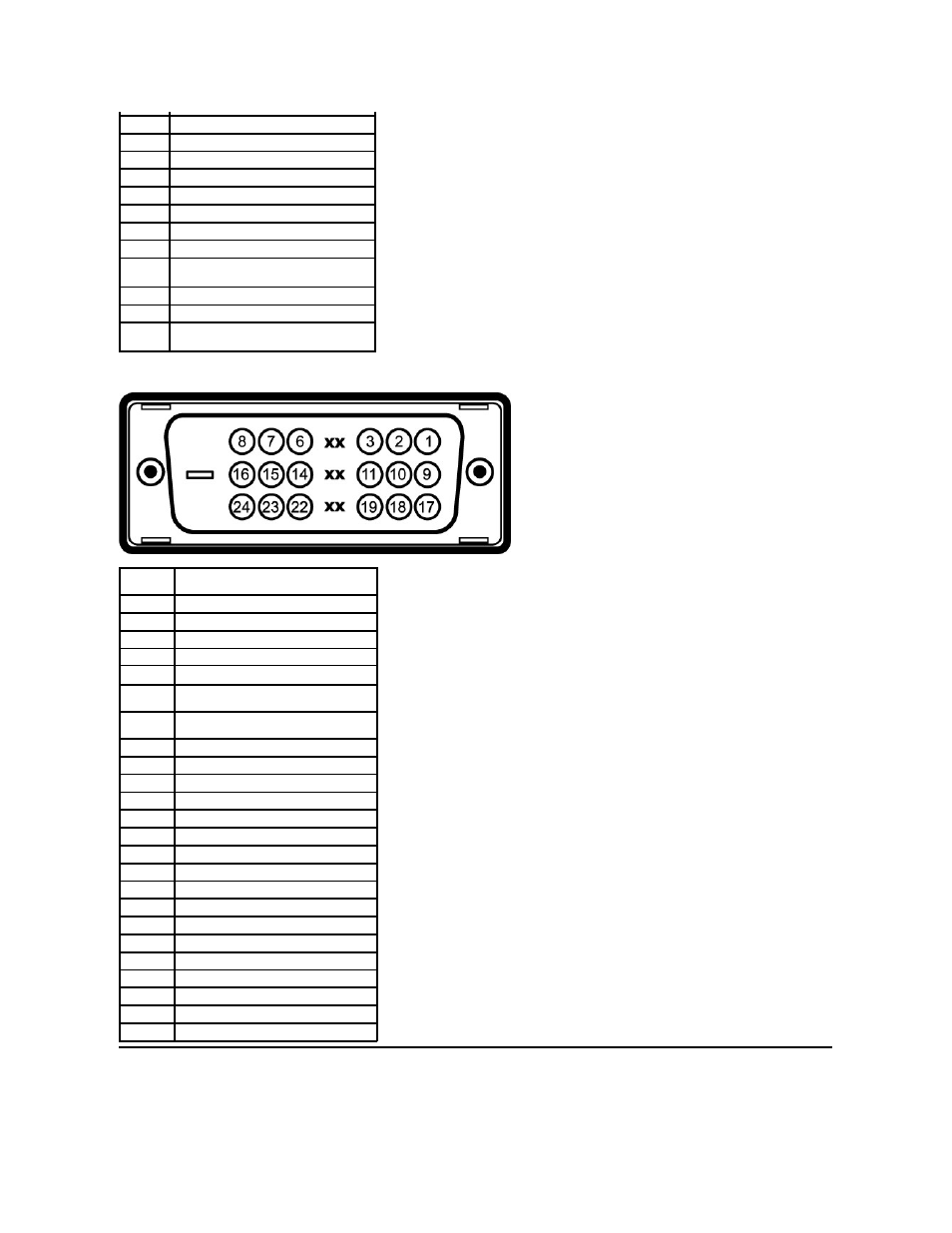

Разъем DVI
Поддержка технологии "Plug and Play"
Монитор можно установить в любой системе , совместимой с технологией Plug and Play. На компьютерную систему автоматически передаются
4 Общий
5 Самопроверка
6 Общий - красный
7 Общий - зеленый
8 Общий - синий
9 Компьютер 5 В/3,3 В
10 Общий - синхронизация
11 Общий
12 Данные цифрового преобразователя
данных
13 Строчная синхронизация
14 Кадровая синхронизация
15 Тактовая частота цифрового
преобразователя данных
Номер
контакта 24Сторона-контактного разъема
подключенного
сигнального кабеля
1 TMDS RX2-
2 TMDS RX2+
3 Общий TMDS
4 Не подсоединен
5 Не подсоединен
6 Тактовая частота цифрового
преобразователя данных
7 Данные цифрового преобразователя
данных
8 Не подсоединен
9 TMDS RX1-
10 TMDS RX1+
11 Общий TMDS
12 Не подсоединен
13 Не подсоединен
14 Питание +5 В/+3,3 В
15 Самопроверка
16 Определение "горячего" подключения
17 TMDS RX0-
18 TMDS RX0+
19 Общий TMDS
20 Не подсоединен
21 Не подсоединен
22 Общий TMDS
23 TMDS, тактовая частота +
24 TMDS, тактовая частота -
