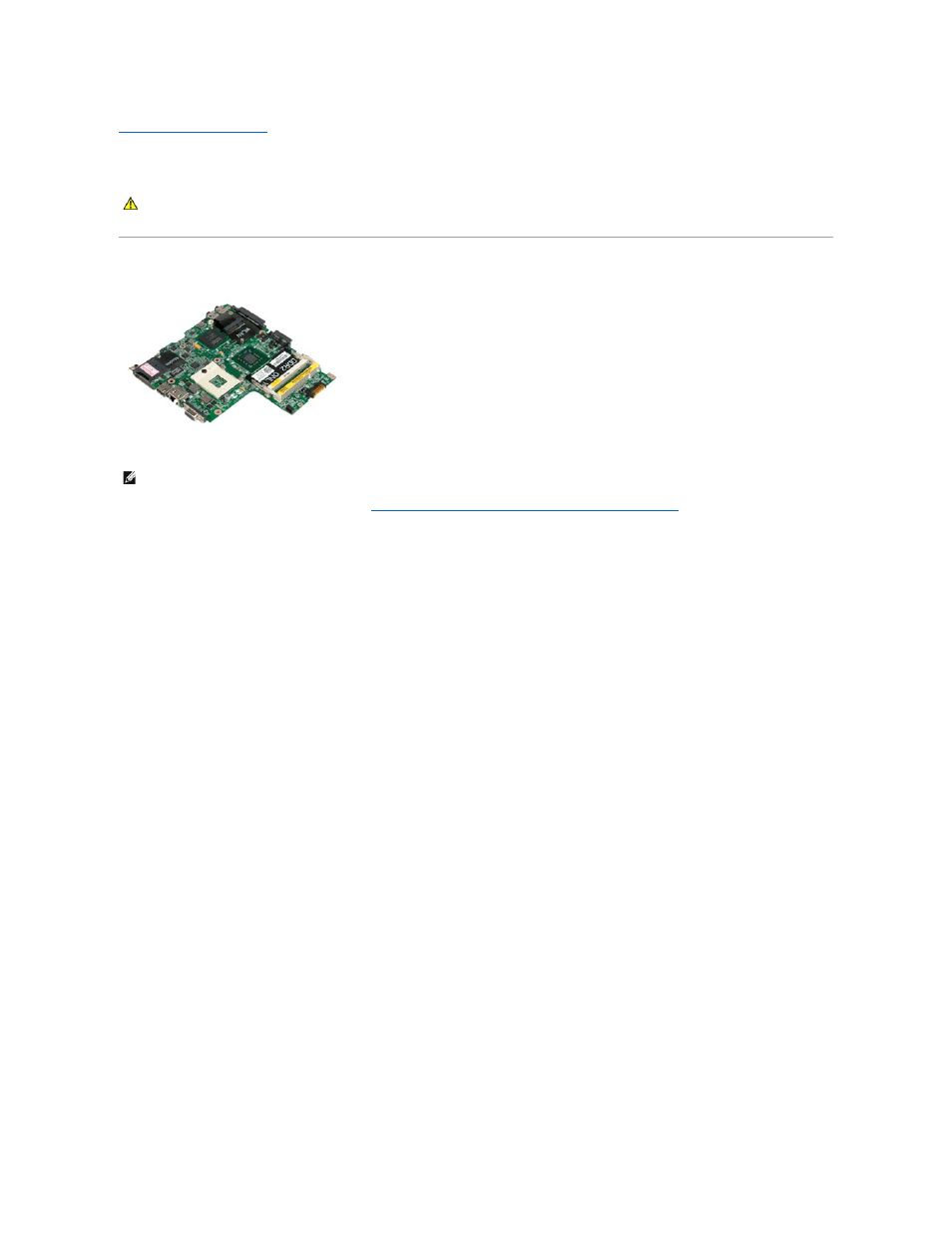

Системная плата
Руководство по обслуживанию Dell™ Vostro™ 1220
Извлечение системной платы
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.
3.
Извлеките аккумулятор
, снимите крышку петель дисплея и клавиатуру, извлеките оптический дисковод, модуль ЖК-дисплея, подставку для рук,
модуль
Bluetooth®, модуль TPM, жесткий диск, плату панели ввода/вывода и вентилятор системной платы.
4.
Отсоедините от системной платы кабель динамика
.
5.
Отсоедините кабель питания от системной платы
.
6.
Выкрутите три винта
, которыми системная плата крепится к нижней пластмассовой части корпуса.
7.
Осторожно переверните системную плату
.
8.
Выкрутите винт
, который крепит кабель заземления модема.
9.
Приподнимите модем и снимите его с системной платы
.
10.
Приподнимите системную плату и извлеките ее из корпуса
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Для просмотра приведенных ниже иллюстраций, возможно, потребуется установить Adobe Flash Player с веб-узла Adobe.com.
