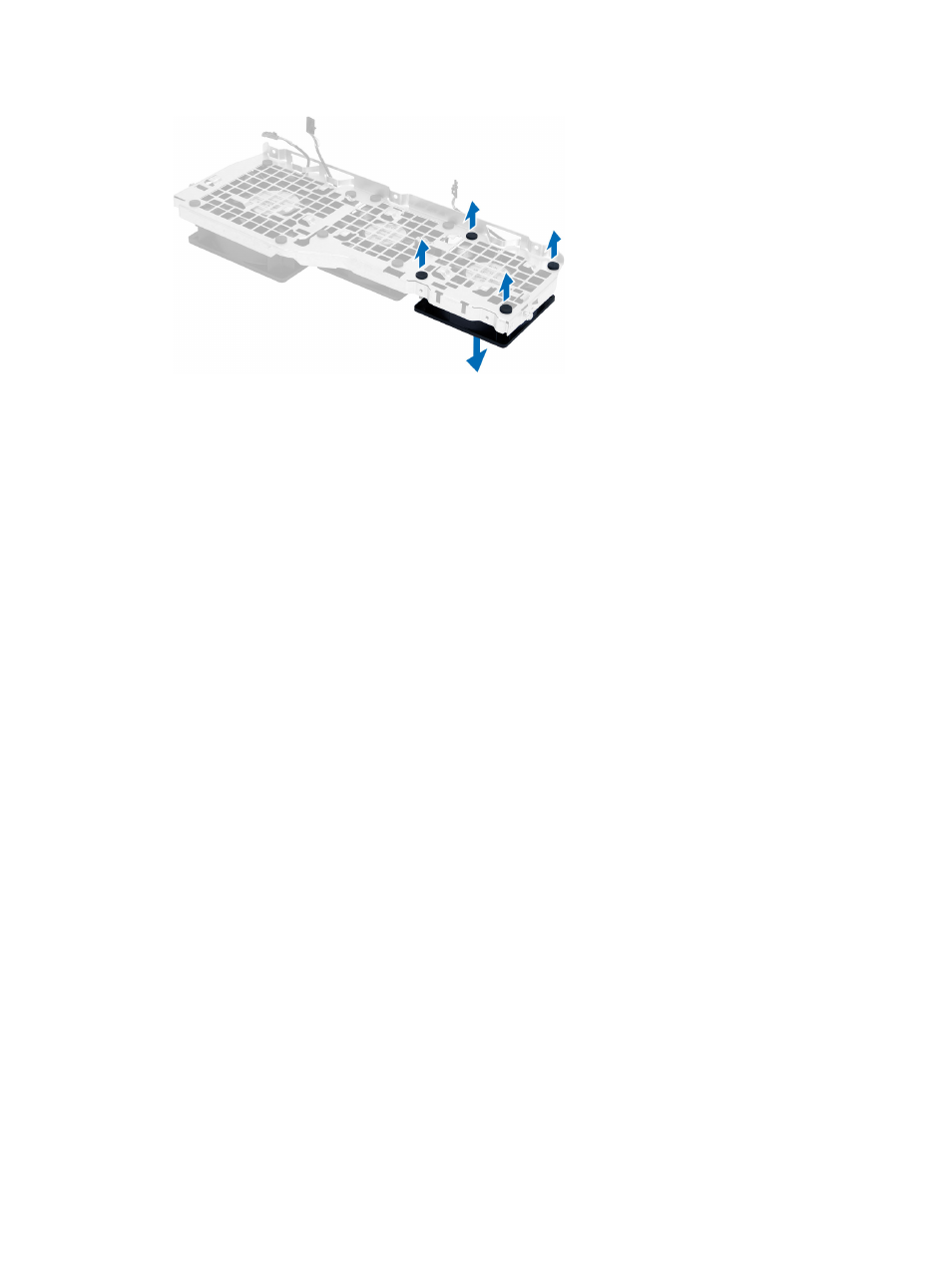

Установка
вентилятора корпуса
1.
Затяните
изолирующие втулки, которыми системный вентилятор крепится к модулю системного
вентлятора
.
2.
Подсоедините
кабель системного вентилятора к модулю системного вентилятора.
3.
Заверните
винты, которыми модуль системного вентилятора крепится к корпусу.
4.
Подсоедините
кабели системного вентилятора к соответствующим разъемам на системной плате.
5.
Вытяните
кабели системного вентилятора через отверстие в модуле системного вентилятора в направлении
системной
платы.
6.
Задвиньте
больший воздуховод вниз в фиксаторы таким образом, чтобы прикрепить его к модулю
системного
вентилятора.
7.
Задвиньте
меньший воздуховод вниз в фиксаторы таким образом, чтобы прикрепить его к модулю
системного
вентилятора.
8.
Заверните
винты, которыми скоба оптического дисковода крепится к корпусу.
9.
Установите
:
a) воздуховод (если имеется)
b) оптический дисковод
c) левую крышку
10. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
панели ввода-вывода и портов USB 3.0
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) левую крышку
b) переднюю крышку
3.
Отсоедините
все кабели от панели ввода-вывода.
