Установка и замена компонентов
217
ВНИМАНИЕ. Во избежание повреждения проверьте правильность
совмещения процессора с разъемом, и не прикладывайте чрезмерных
усилий при установке процессора.
10
Осторожно вставьте процессор в разъем, не нажимая на него, и убедитесь,
что он вставлен правильно.
11
Когда процессор будет полностью вставлен в разъем, закройте крышку
процессора.
Убедитесь, что выступ на крышке процессора встал под центральную
защелку крышки на разъеме.
12
Отведите рычажок фиксатора разъема назад к разъему, чтобы он встал
на место со щелчком, зафиксировав процессор.

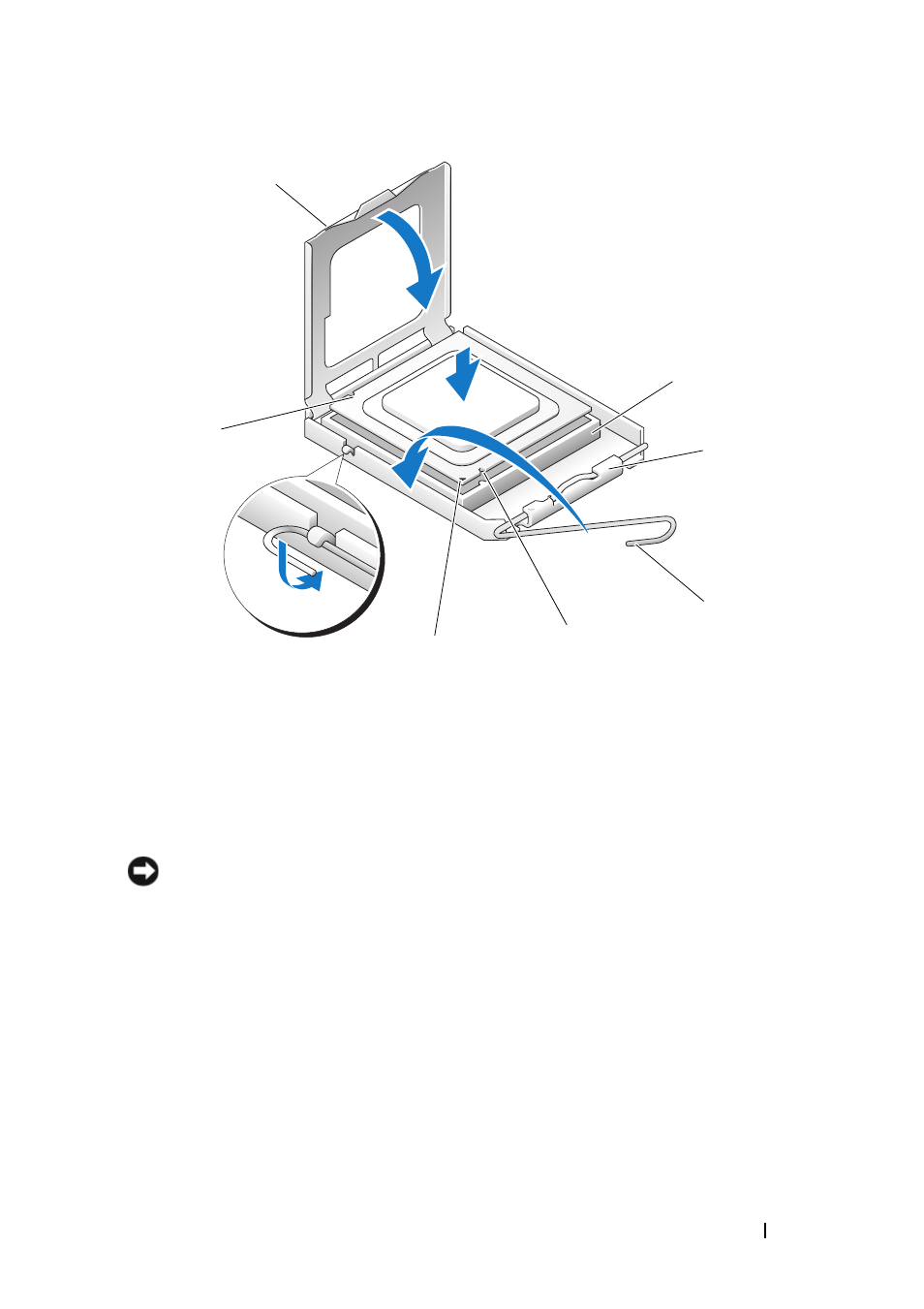

1
фиксатор
2
разъем процессора
3
центральная защелка крышки
4
рычажок фиксатора гнезда
5
передний установочный паз
6
указатель контакта 1 разъема
и процессора
7
задний установочный паз
2
4
6
5
7
1
3
