Инструкция по эксплуатации Dell UZ2315H Monitor
Страница 33
Настройка монитора
|
33

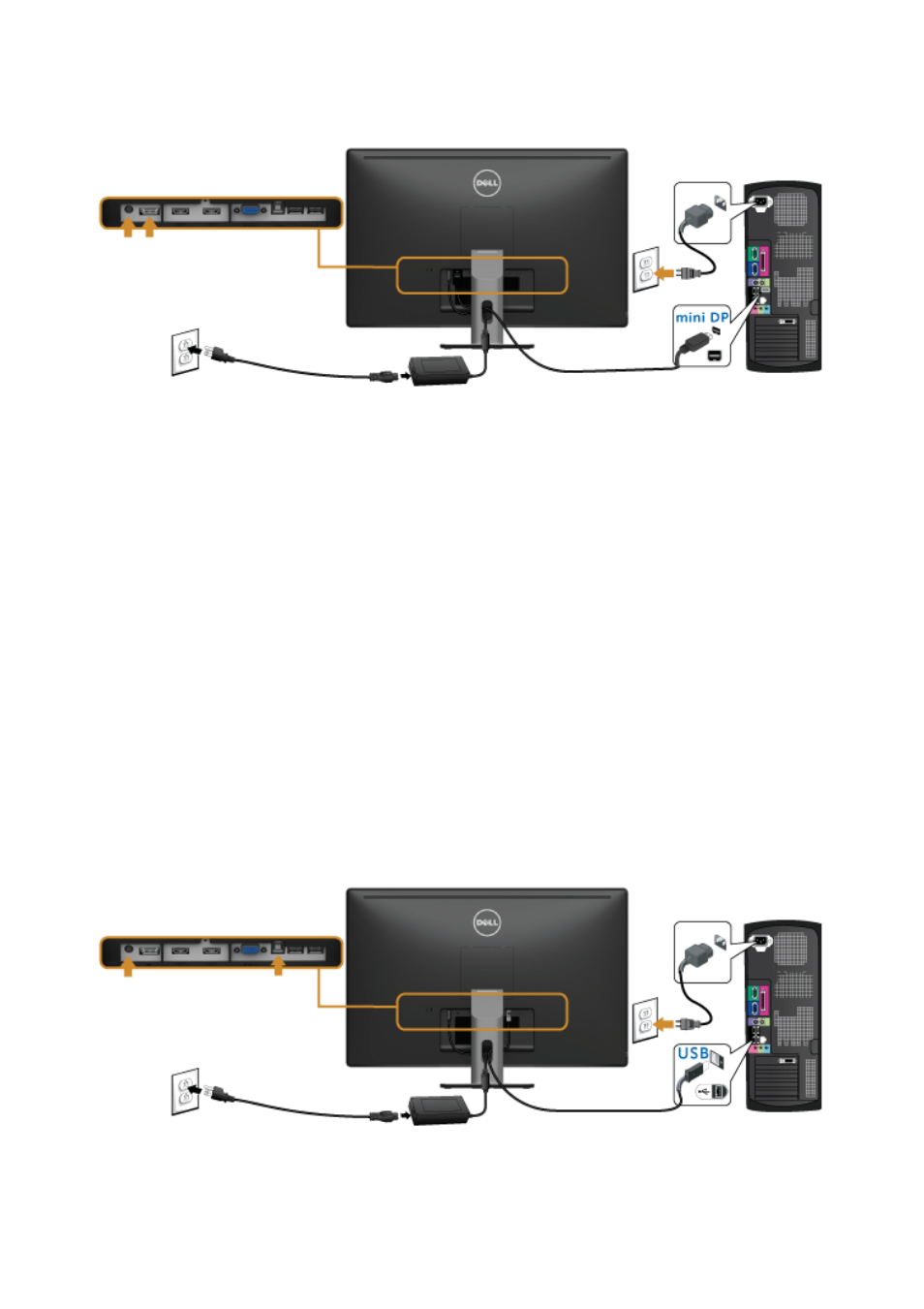

Кабель для подключения к черному разъему порта
DisplayPort (DP/mini-DP)
Подключение кабеля USB 3.0
После подключения кабеля (или кабелей) VGA/DP/HDMI, выполните
нижеприведенные процедуры для подключения кабеля USB 3.0 и завершения
настройки монитора:
1.
Подключите т.н. "восходящий" разъем кабеля USB 3.0 (прилагается) к
"восходящему" порту монитора, затем другой конец кабеля USB 3.0 – к
соответствующему разъему ПК. (подробнее см. на виде
.)
2.
Подключите периферийные устройства USB 3.0 к "нисходящим" портам USB 3.0
на мониторе.
3.
Подключите кабели питания ПК и монитора к близлежащим сетевым розеткам.
4.
Включите монитор и компьютер.
Если на мониторе появилось изображение, настройка может считаться
завершенной. Если изображение отсутствует, см.
интерфейсом универсальной последовательной шины (USB)
5.
Используйте имеющийся на стойке монитора держатель для прокладки кабелей.
