9. Выверните винт , которым мини-плата крепится к разъему на плате ввода/вывода.
10. Приподнимите мини -плату и извлеките ее из разъема на плате ввода/вывода.
Замена мини -платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Выньте мини -плату из упаковки.
3. Вставьте разъем мини -платы под углом в 45 градусов в соответствующий разъем на плате ввода/вывода.
4. Нажмите на другой край мини -платы, чтобы он вошел в разъем на плате ввода/вывода, и вверните обратно винт, которым мини- плата крепится
к плате ввода /вывода.
5. Подсоедините к устанавливаемой мини -плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов
антенных кабелей для каждой мини -платы, поддерживаемой компьютером.

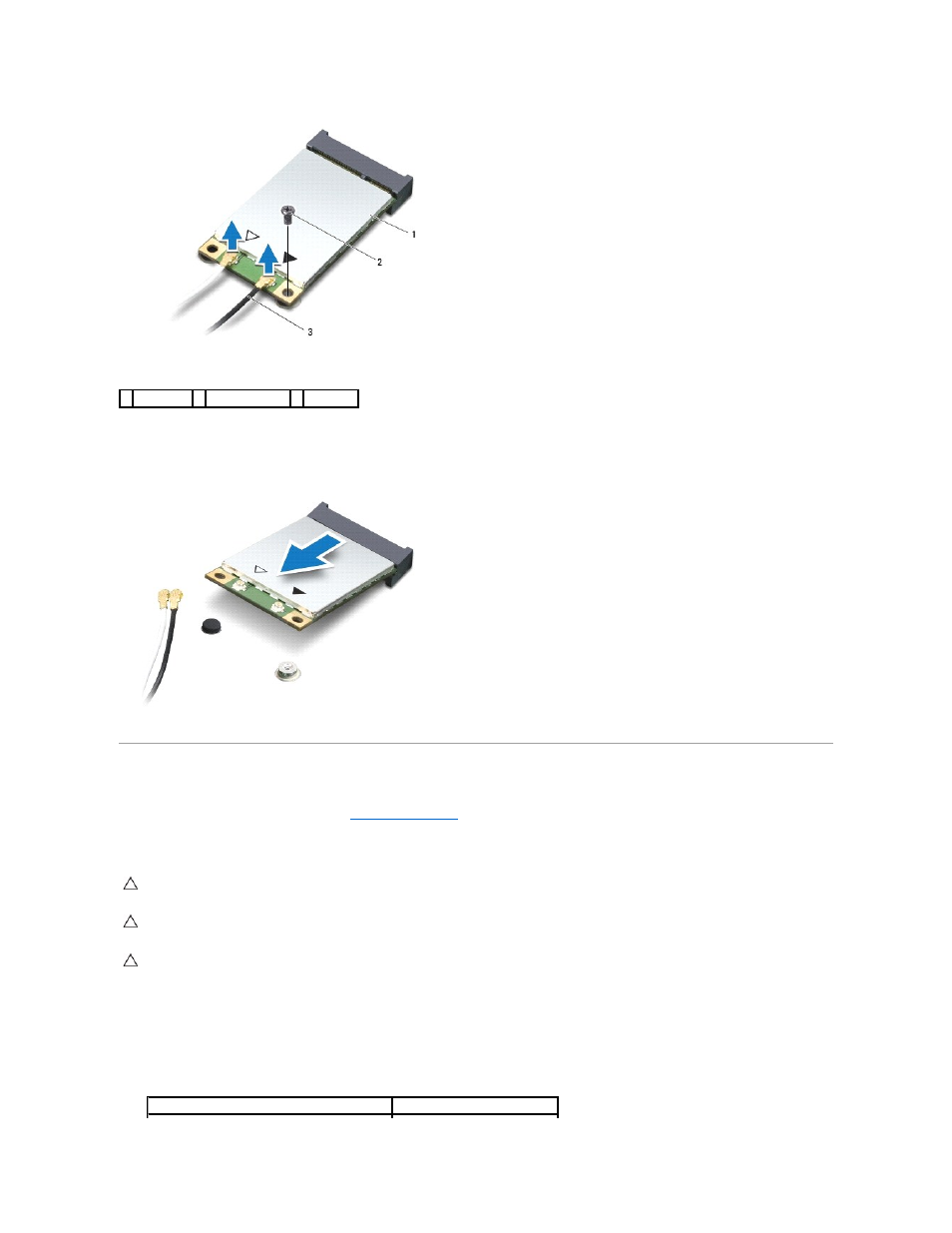

1 мини-плата 2 крепежный винт 3 кабели (2)
ПРЕДУПРЕЖДЕНИЕ . Приложив небольшое усилие , осторожно установите плату на место. Если вы будете нажимать слишком сильно, вы
можете повредить разъем .
ПРЕДУПРЕЖДЕНИЕ . Разъемы сконструированы так , чтобы обеспечить правильность подсоединения. Если при установке чувствуется
сопротивление , проверьте разъемы на плате и на системной плате, и измените направление установки платы.
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения мини -платы никогда не размещайте кабели под платой.
Разъемы на мини -плате Схема цветов антенных кабелей
