Установка системной платы, Установка, Системной платы – Инструкция по эксплуатации Dell Vostro 270 (Late 2012)
Страница 28

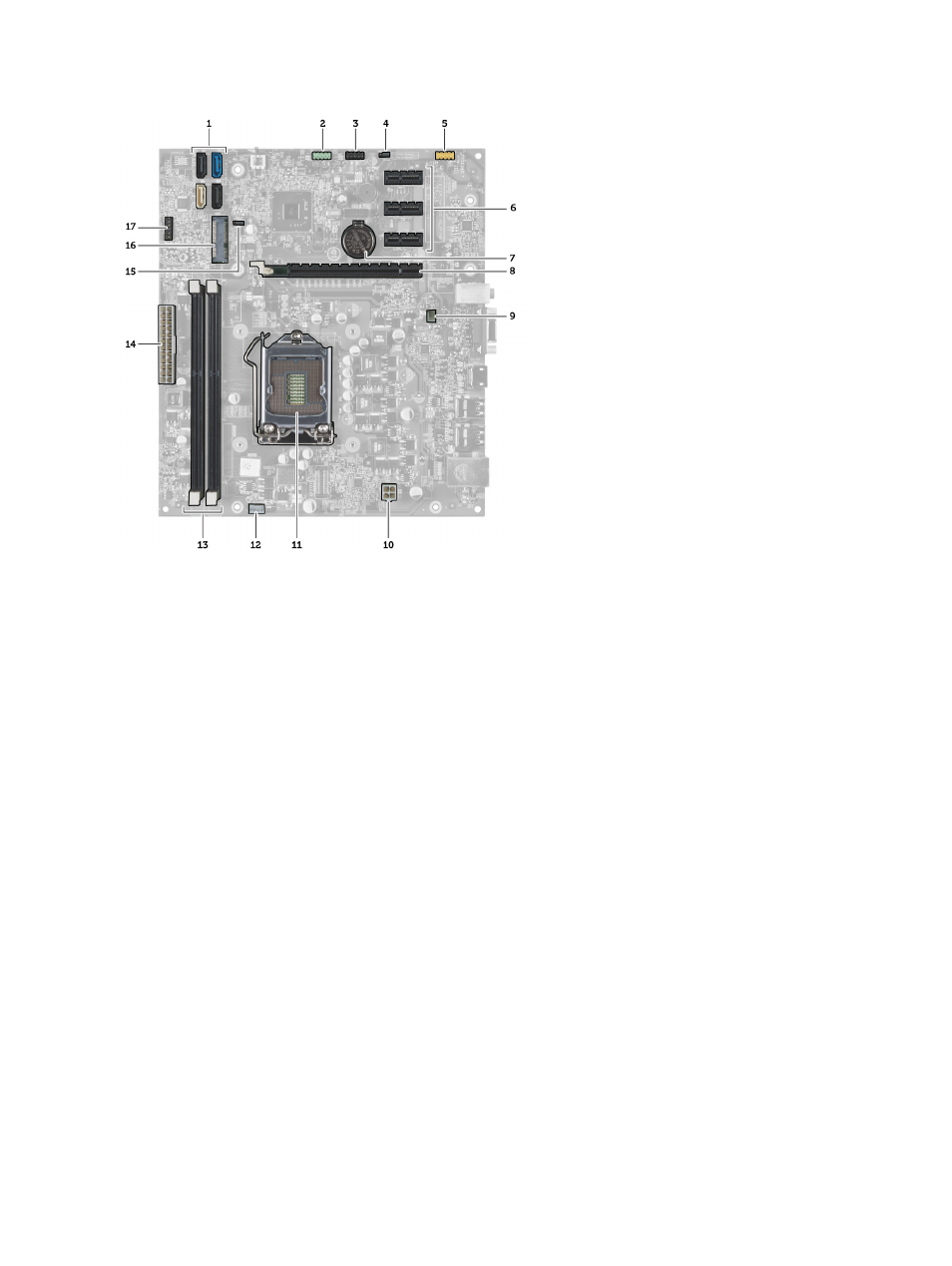

1. разъемы SATA (SATA0, SATA1, SATA2, SATA3)
2. передний разъем USB
3. передний разъем USB
4. перемычка сброса пароля
5. аудиоразъем
6. слот для платы PCI Express x1
7. батарейка КМОП (типа «таблетка»)
8. слот для платы PCI Express x16
9. разъем системного вентилятора
10. разъем питания
11. гнездо процессора
12. разъем вентилятора процессора
13. разъемы модулей памяти (DIMM 1 и 2)
14. главный разъем питания
15. перемычка КМОП
16. мини-разъем PCI Express
17. разъем питания переднего светодиодного индикатора
Установка
системной платы
1.
Поместите
системную плату в корпус компьютера, а затем сдвиньте ее в сторону задней части компьютера.
2.
Закрутите
винты, которыми системная плата крепится к корпусу компьютера.
3.
Подсоедините
все кабели к системной плате.
4.
Установите
:
28
