Установка плат PCI и PCI Express
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите опорную скобу (см. раздел Извлечение опорной скобы ).
4. При установке новой платы извлеките заглушку , закрывающую отверстие разъема для платы.
5. Подготовьте плату к установке .
Подробную информацию о настройках платы , внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации , поставляемой вместе с платой.
6. При установке платы PCI Express в разъем для 16-канальной платы расположите плату так, чтобы выровнять зажимной слот с зажимом.
7. Вставьте плату в разъем и с усилием нажмите на нее . Убедитесь, что плата полностью встала в слот.
8. Установите опорную скобу (см. раздел Установка опорной скобы ).
9. Подключите кабели , которые должны быть подсоединены к плате.
Информацию о кабельных подключениях платы см . в прилагаемой к ней документации.

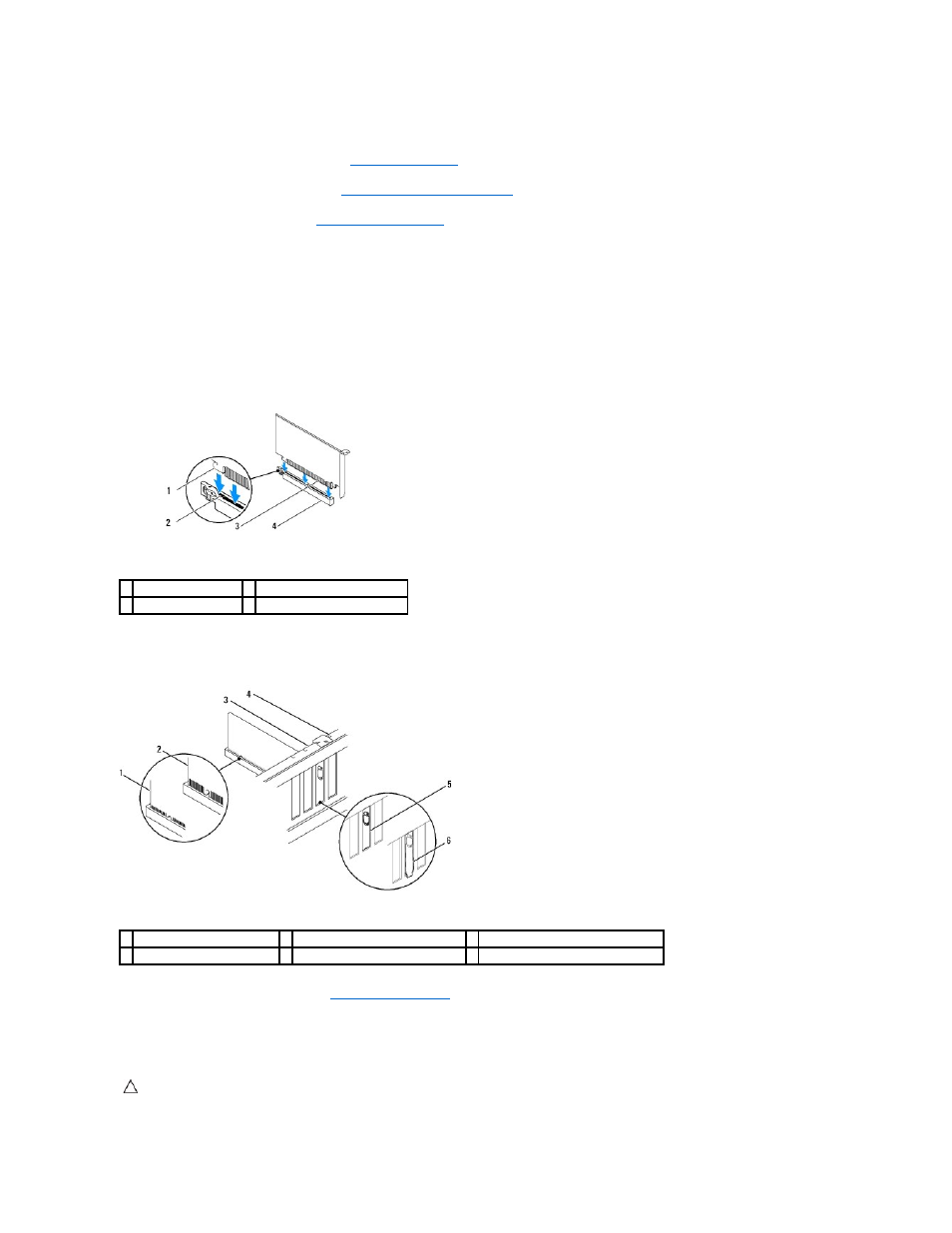

1 лепесток крепления 2 защитный слот
3 плата PCI Express x16 4 слот для платы PCI Express x16
1 полностью вставленная плата 2 не полностью вставленная плата 3 направляющая
4 направляющая 5 правильно установленная заглушка 6 неправильно установленная заглушка
ВНИМАНИЕ . Не прокладывайте кабели платы поверх или снизу плат . Если кабели проложены поверх плат, корпус компьютера может не
закрыться . Кроме того, это может повредить оборудование.
