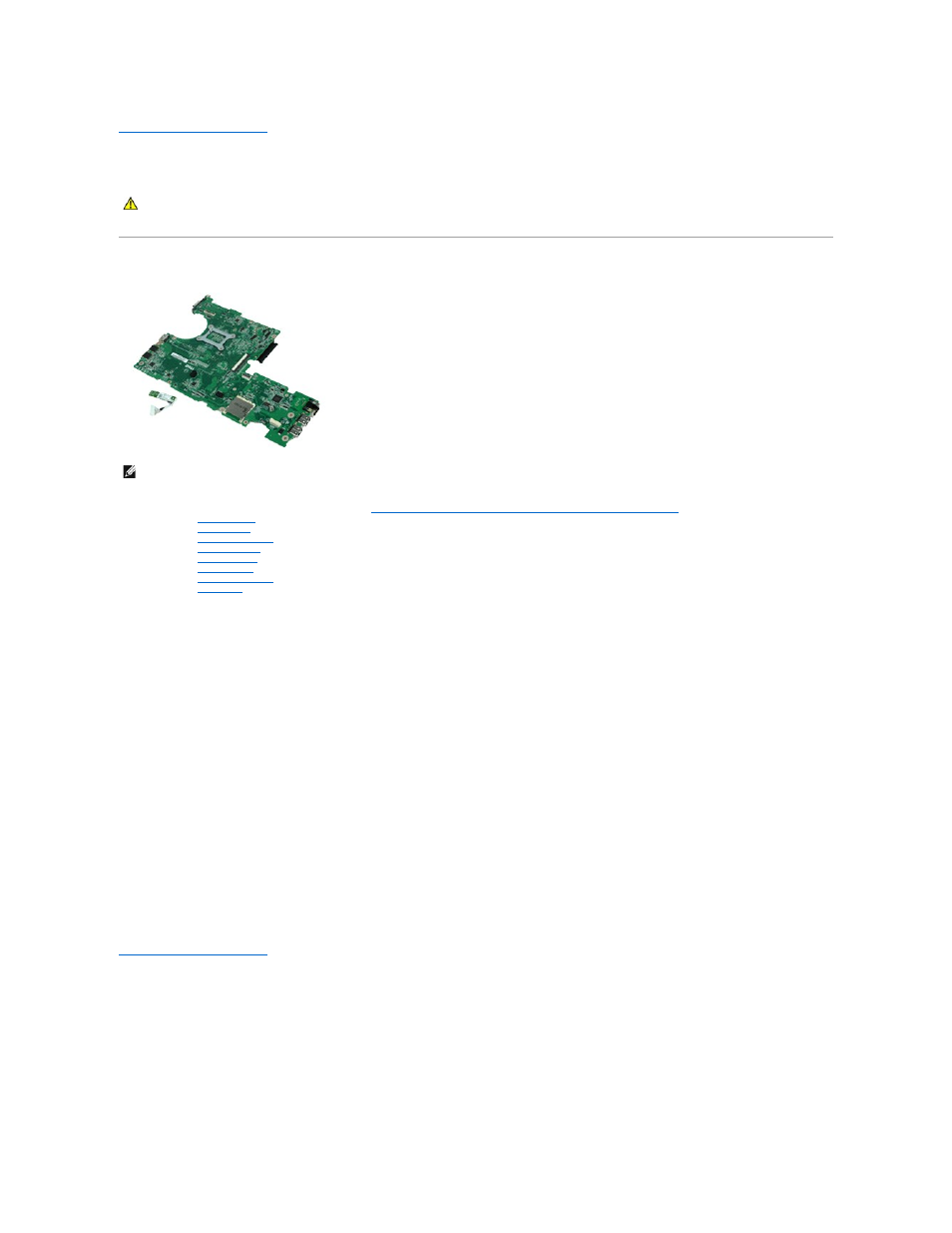

Системная плата
/модуль Bluetooth
Руководство по обслуживанию Dell™ Latitude™ 2110
Извлечение системной платы
/модуля Bluetooth
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките
аккумулятор
.
3.
Извлеките
клавиатуру
.
4.
Извлеките
съемную панель
.
5.
Извлеките
жесткий диск
.
6.
Извлеките
плату
WWAN
.
7.
Извлеките
плату
WLAN
.
8.
Извлеките
дисплей в сборе
.
9.
Извлеките
радиатор
.
10.
Освободите фиксаторы кабеля сенсорной панели и отключите кабель сенсорной панели от разъема системной платы
. Освободите фиксаторы
кабеля платы кнопки питания и отключите кабель данных платы кнопки питания от системной платы
.
11.
Выверните винты крепления системной платы
.
12.
Приподнимите системную плату со стороны портов
USB и извлеките ее из компьютера.
13.
Отсоедините кабель модуля
Bluetooth от разъема на системной плате.
14.
Выверните винт
, которым модуль Bluetooth крепится к системной плате.
15.
Извлеките модуль
Bluetooth из системной платы.
Установка системной платы
/модуля Bluetooth
Чтобы установить системную плату
/модуль Bluetooth на место, выполните шаги по извлечению в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Для просмотра приведенных ниже иллюстраций, возможно, потребуется понадобиться установить Adobe Flash Player с веб-узла
Adobe.com.
