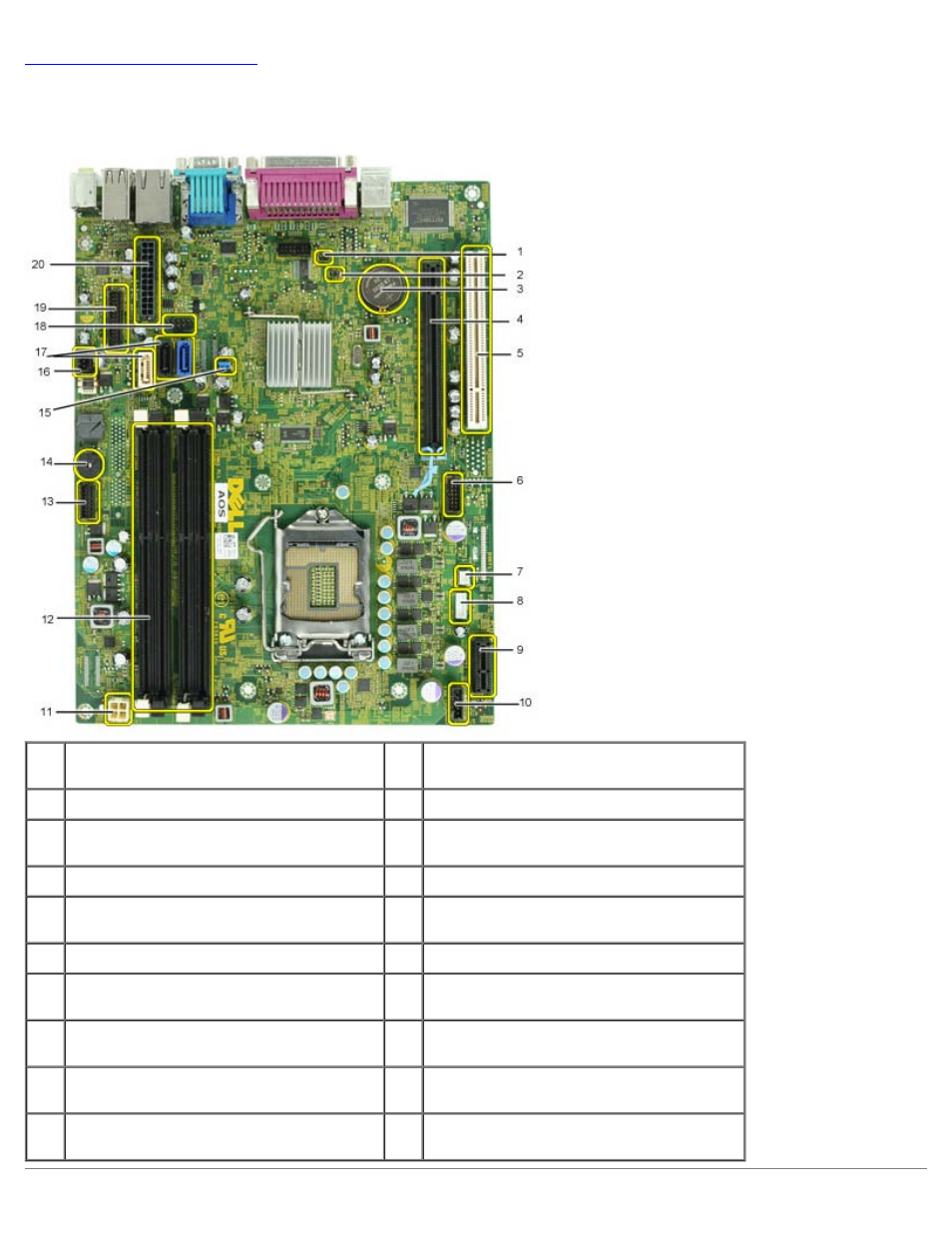

Расположение разъемов на системной плате
Руководство по обслуживанию Dell™ OptiPlex™ 980 — Малый форм-фактор
1
перемычка установки режима
обслуживания (Service_Mode)
2
перемычка сброса часов истинного
времени (RTCRST)
3 гнездо батарейки (BATTERY) 4 разъем платы PCI Express x16 (SLOT1)
5 разъем платы PCI (SLOT2) 6
разъем встроенной последовательной
платы (Serial2)
7 разъем температурного датчика (THRM3) 8 разъем динамика (INT_SPKR)
9
разъем платы беспроводной связи PCI
Express x1 (PCIE_WLS1)
10 разъем вентилятора (FAN_CPU)
11 разъем питания (12V POWER) 12 разъемы модулей памяти (DIMM_1-4)
13 разъем передней панели (FRONTPANEL) 14
встроенное устройство звуковой
сигнализации (BEEP)
15 перемычка установки пароля (PSWD) 16
разъем переключателя датчика вскрытия
корпуса (INTRUDER)
17
разъемы дисков и дисководов SATA
(SATA0-2)
18 внутренний разъем USB (INT_USB)
19
разъем передней панели ввода-вывода
(FIO)
20 разъем питания (MICRO_PWR)
