Извлечение
объединительной платы SAS
(SCSI с последовательным интерфейсом)
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
– лицевую панель
– крышку
– охладительный кожух
– оптический дисковод
– салазки жесткого диска
– жесткий диск
3.
Отсоедините
все кабели SAS, нажимая на соответствующие фиксаторы.
4.

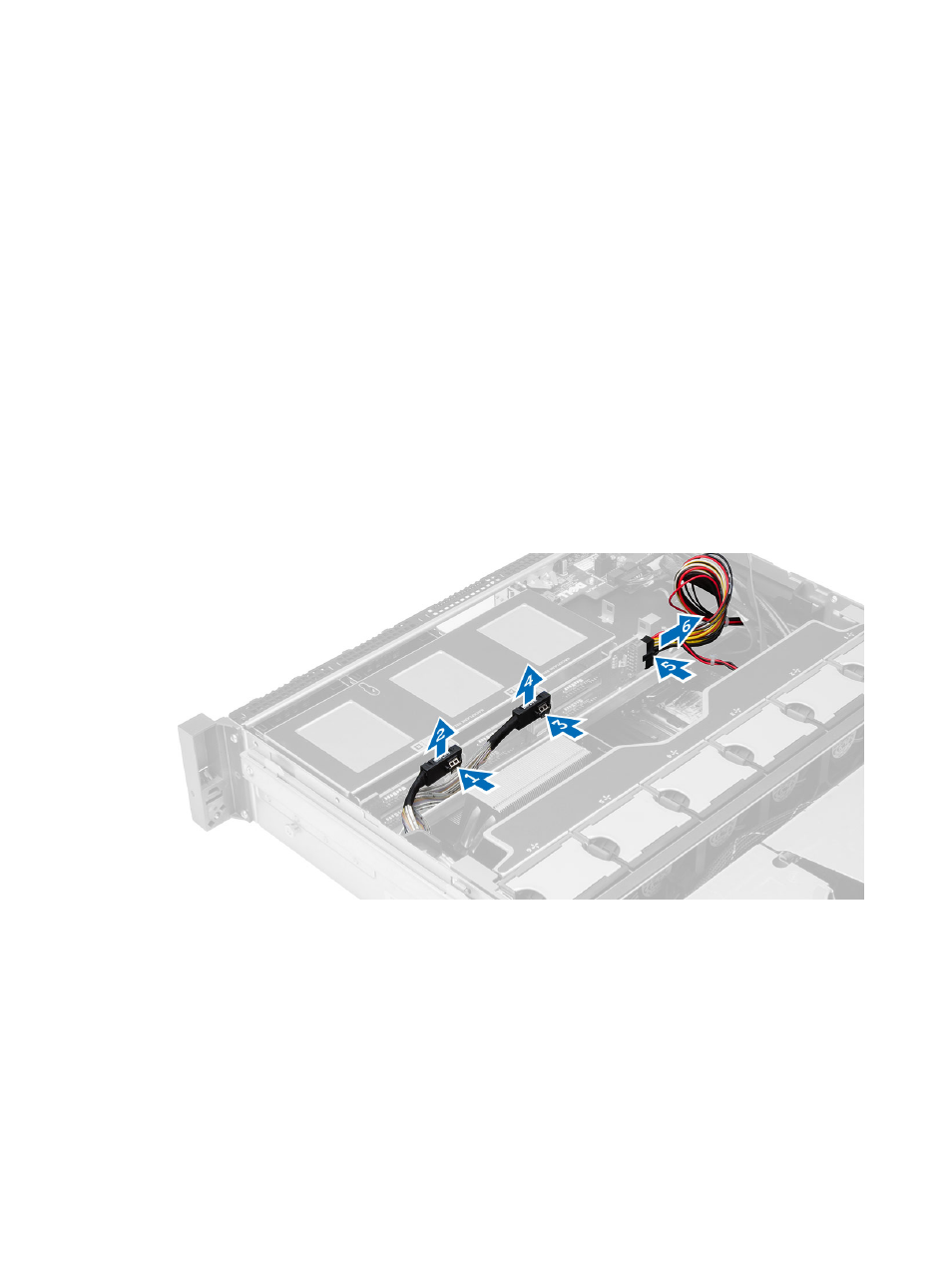

Нажмите
на синие фиксаторы в направлении стрелок, указывающих на корпус жесткого диска в сборе, и
снимите
объединительную плату SAS с системой платы.
a) Приподнимите объединительную плату SAS и извлеките ее из компьютера.
