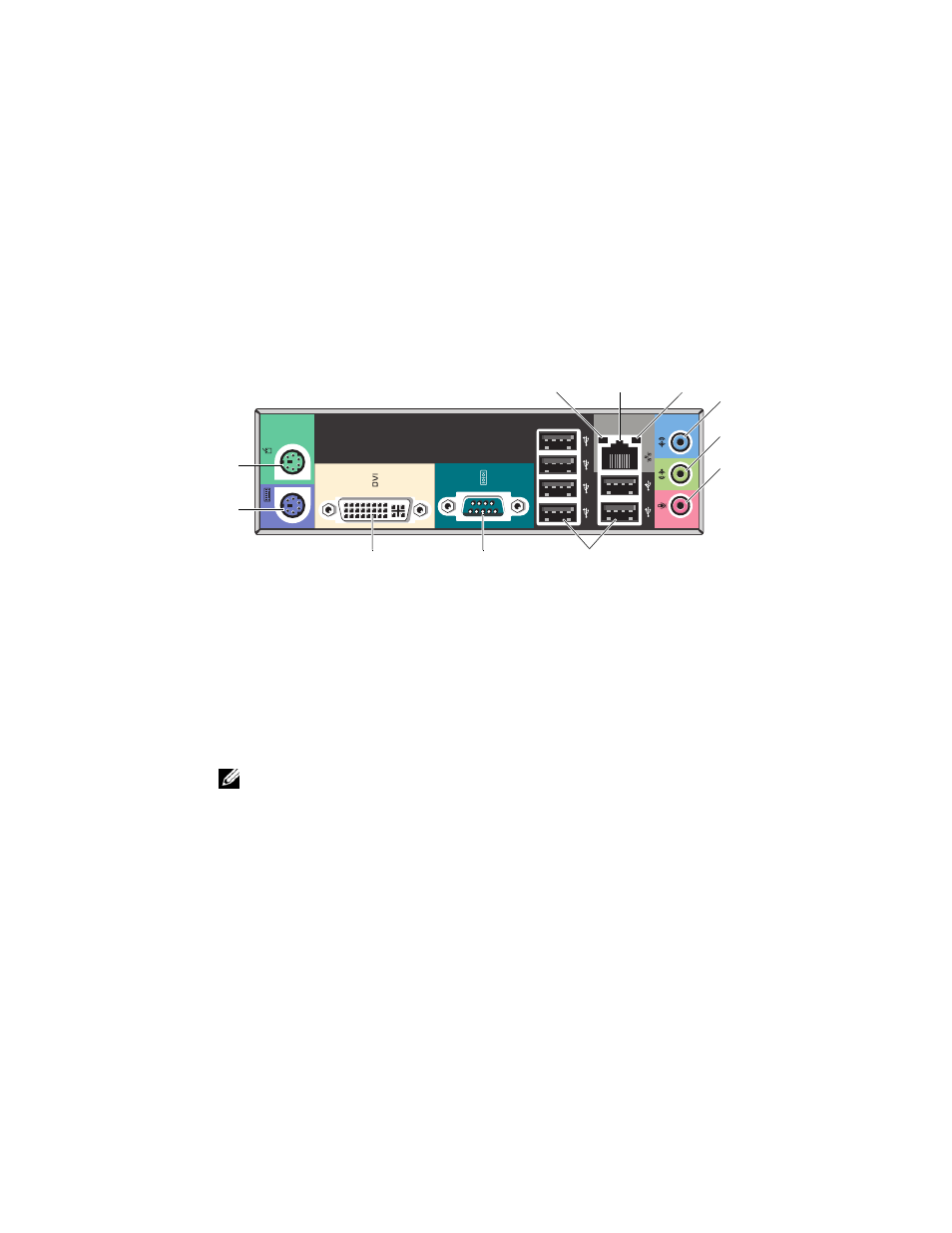

Задняя панель
ПРИМЕЧАНИЕ. Разъем DVI–I доступен только для набора микросхем Intel ® H57 Express.
9
проушина для навесного замка
10
гнездо защитного кабеля
11 слоты для плат расширения (4) 12 разъемы задней панели
13 переключатель напряжения 14 разъем питания
1 индикатор работоспособности связи 2 разъем сетевого адаптера
3
индикатор работы сети
4
линейный вход/соединительный разъем
для левого и правого заднего динамика
5 линейный выход/соединительный
разъем для левого и правого переднего
динамика 6 разъем микрофона/центрального/
низкочастотного динамика
7 USB 2.0 connectors (6) 8 последовательный порт
9 разъем DVI-I 10 соединительный разъем PS/2 (клавиатура)
11 соединительный разъем PS/2 (мышь)
