46 ГЛАВА4:УСТАНОВКАДОПОЛНИТЕЛЬНЫХКОМПОНЕНТОВИЛИИХЗАМЕНА
Определите положение платы расширения на системной плате компьютера 4.
(см. раздел «Компьютер. Вид изнутри» на стр. 41).
Отсоедините все кабели, подключенные к плате (при наличии).
5.
Удалите винты, которые крепят плату к шасси. 6.
Удалите плату. 7.
При извлечении платы PCI Express x1 возьмите ее за верхние углы и •
извлеките из разъема.
При извлечении платы PCI Express x16 нажмите на защелки разъема
•
платы и одновременно потяните за верхние углы платы, после чего
извлеките плату из разъема.

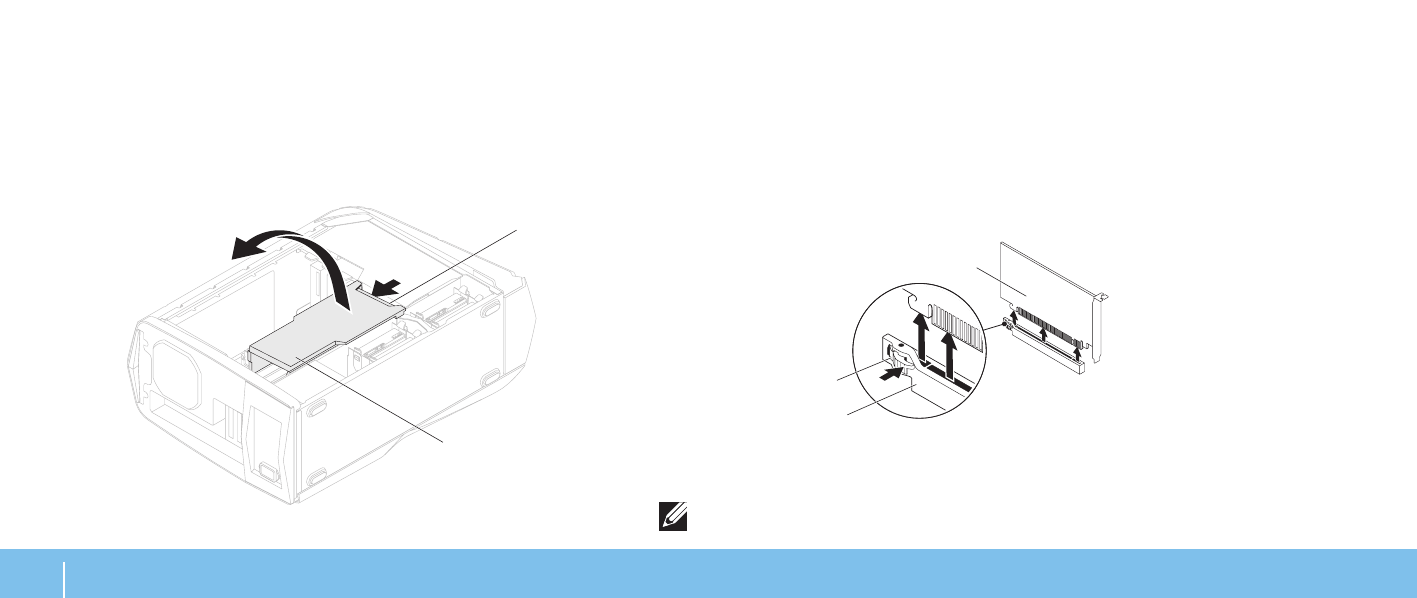

2
3
1
1 Плата PCI Express x16 2 лепесток крепления
3 разъем
ПРИМЕЧАНИЕ. Если вы не собираетесь устанавливать другую плату,
закройте пустой разъем заглушкой.
Удаление и установка плат расширения
Удаление платы:
Следуйте инструкциям, приведенным в разделе «Перед началом работы» 1.
на стр. 38.
Удалите боковую панель (см. раздел «Удаление и установка боковой панели»
2.
на стр. 40).
Нажмите на защитную кнопку, поверните и снимите экранирующий кожух
3.
компьютера.
1
2
1 экран 2 Кнопка экранирующего кожуха
