15. Снимите крышки шарниров с шарниров дисплея.
Связанные
ссылки

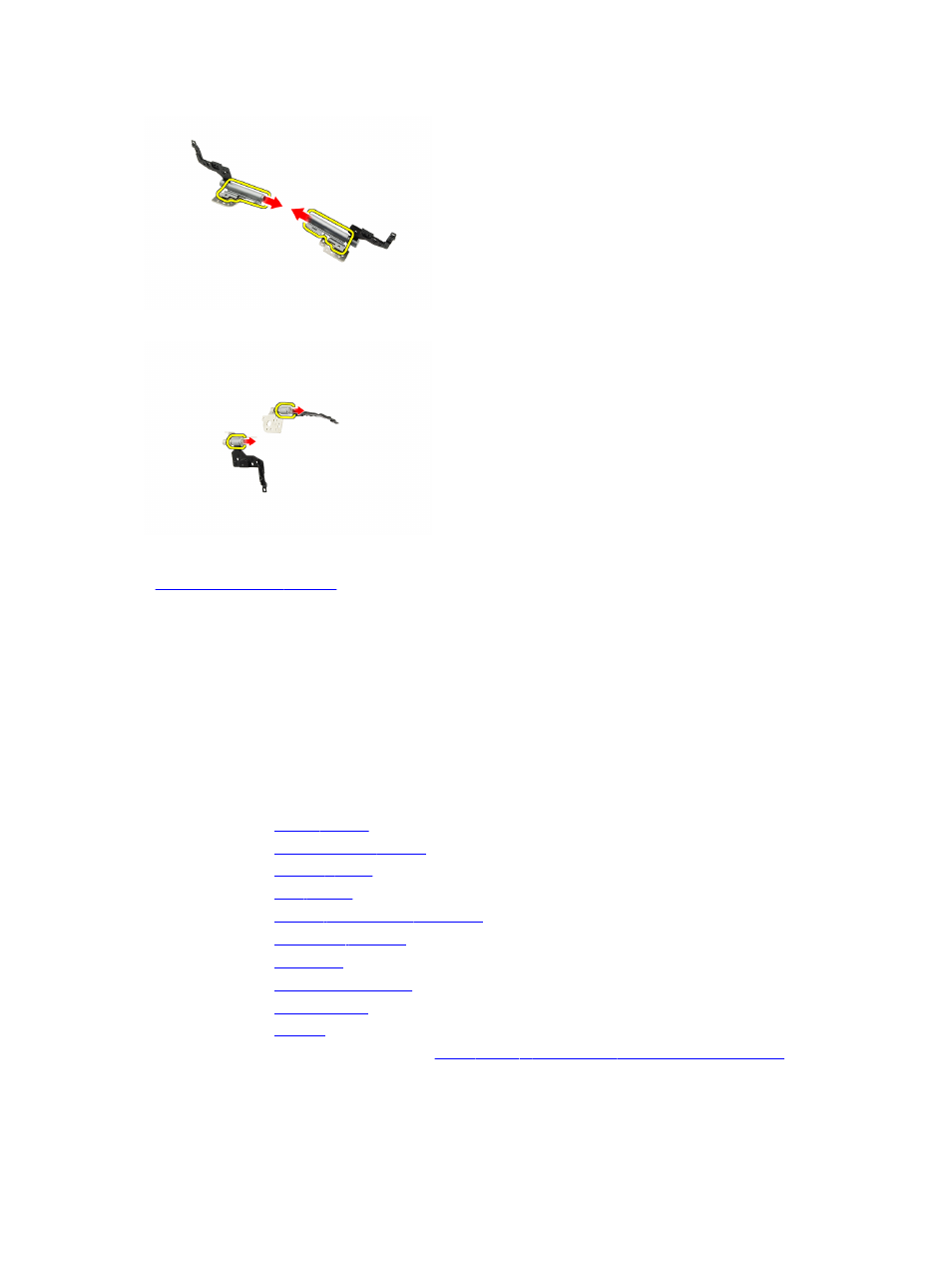

Установка
шарниров дисплея
1.
Прикрепите
крышки шарниров дисплея к торцам шарниров.
2.
Вставьте
шарниры дисплея в опоры шарниров.
3.
Вставьте
кабель дифференциальной сигнализации низкого напряжения (LVDS) в опору левого шарнира.
4.
Установите
левый шарнир обратно на крышку дисплея.
5.
Установите
антенные кабели обратно в опору правого шарнира.
6.
Установите
правый шарнир обратно на крышку дисплея.
7.
Затяните
винт, которым крепятся шарниры дисплея.
8.
Установите
9.
Установите
.
.
.
.
18. Выполните процедуры, приведенные в разделе
работы с внутренними компонентами компьютера
Связанные
ссылки
