Порт mhl – Инструкция по эксплуатации Dell S2715H Monitor
Страница 19
Advertising
О мониторе | 19

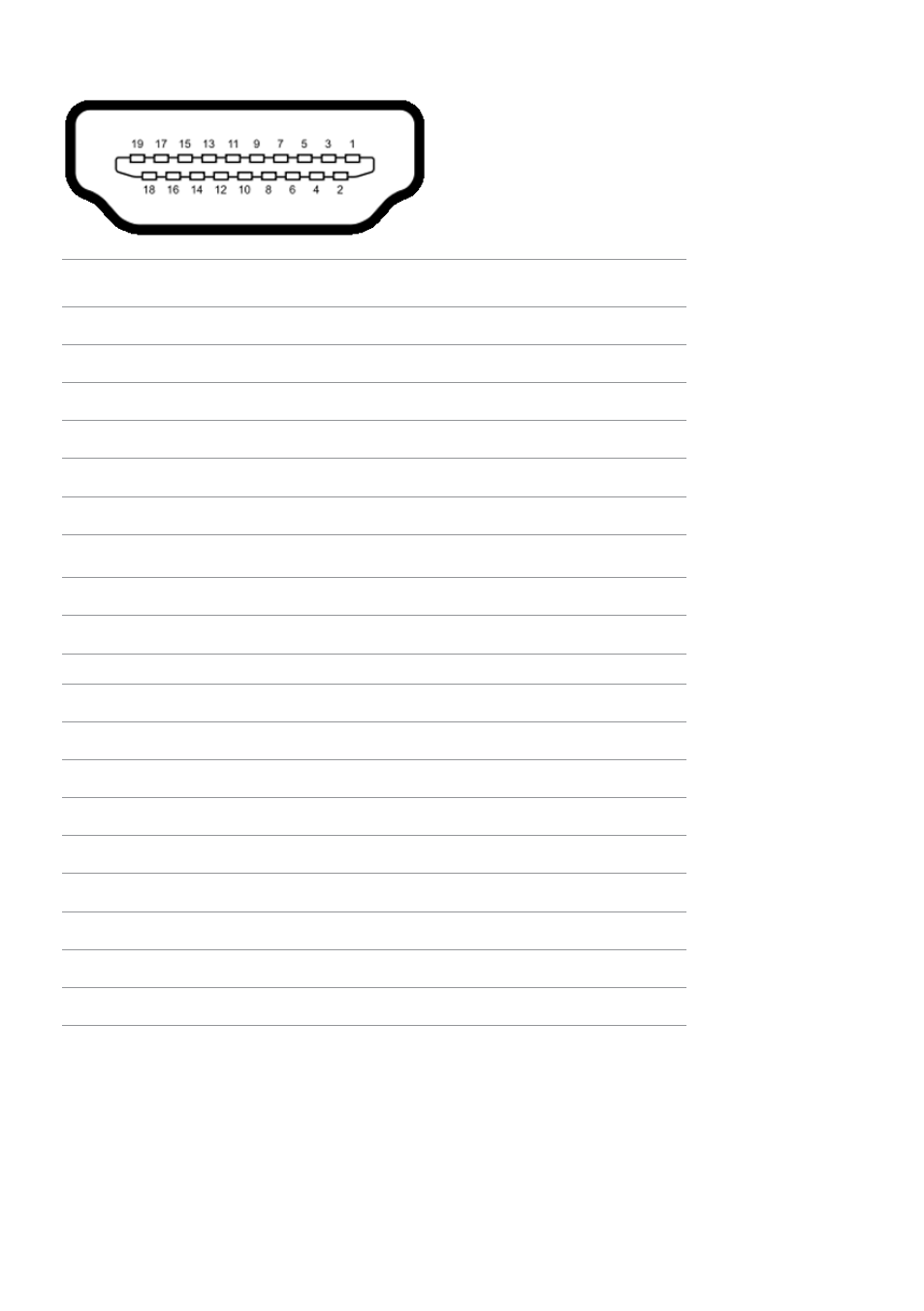

Порт MHL
Номер
контакта
19 контактный разъем подключенного
сигнального кабеля
1
ДАННЫЕ TMDS 2+
2
ЭКРАН ДАННЫХ TDMS 2
3
ДАННЫЕ TMDS 2–
4
ДАННЫЕ TMDS 1+
5
GND
6
ДАННЫЕ TMDS 1–
7
MHL+
8
ЭКРАН ДАННЫХ TDMS 0
9
MHL-
10
ТАКТОВЫЙ СИГНАЛ TMDS +
11
GND
12
ТАКТОВЫЙ СИГНАЛ TMDS -
13
CEC
14
Зарезервировано (N.C. на устройстве)
15
ТАКТОВЫЙ СИГНАЛ DDC(SCL)
16
ДАННЫЕ DDC (SDA)
17
GND
18
VBUS (+5 V, 900 mA maximum)
19
CBUS
