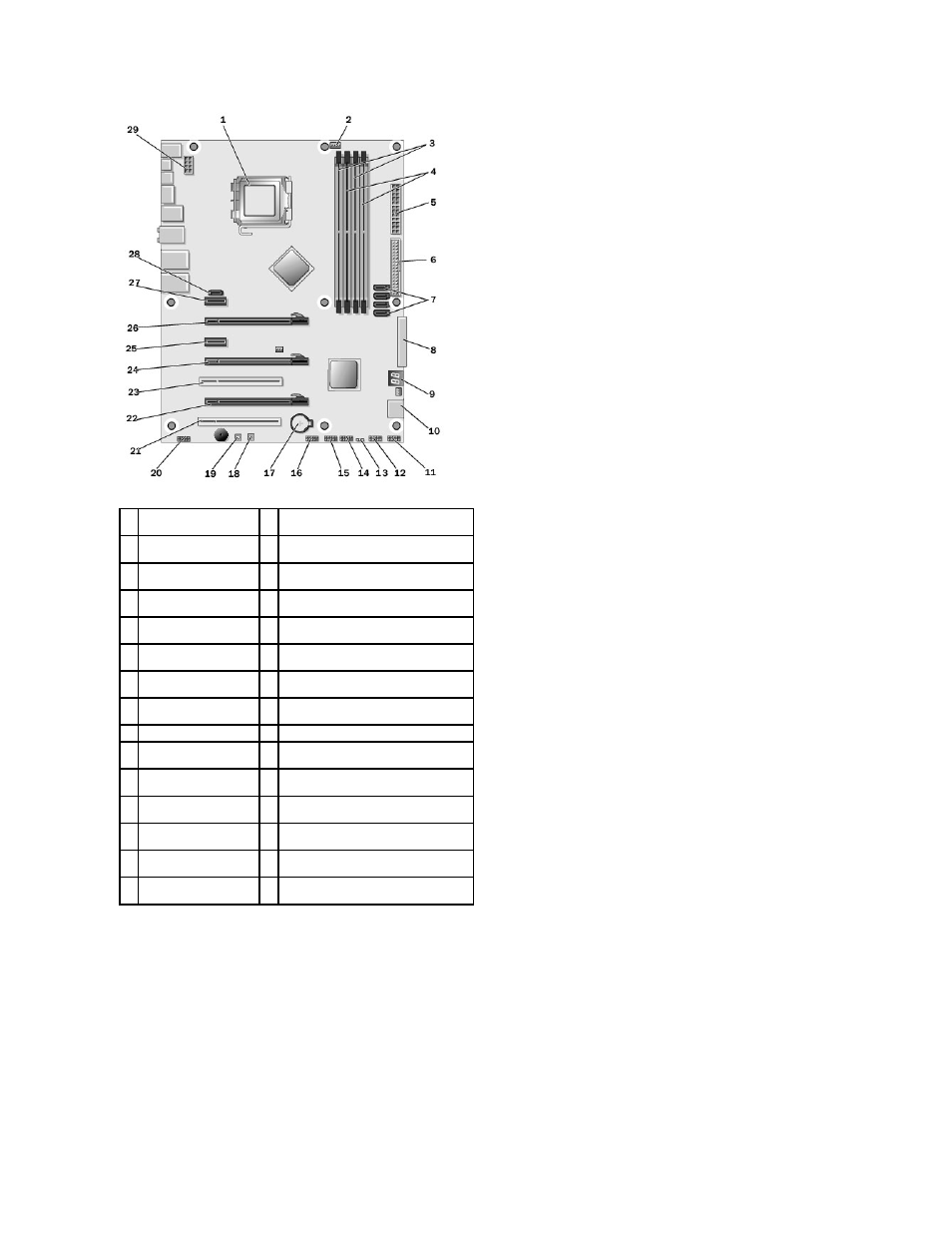

Dell XPS 730X
1
Гнездо ЦП
2
Головка вентилятора ЦП системной
платы
3
Модули
DIMM 0 и 1
(DIMM 0-1)
4
DIMM 2 и 3 (DIMM 2-3)
5
Разъем питания
ATX
(ATX_PWR)
6
Разъем
IDE (IDE)
7
Порты
SATA 3-6 (SATA 3-
6)
8
Головка дисковода гибких дисков
(FLOPPY)
9
Коды отладки
BIOS
(PORT 80 DECODER)
10 Порты SATA 1-2 (SATA 1-2)
11 Разъем передней
панели
(FRONT PNL)
12 Головка последовательного порта
(SERIAL PORT) - не используется
13 Перемычка сброса
КМОП
(RESET CMOS)
14 Головка встроенного порта USB 1 (USB)
15 Головка встроенного
порта
USB 2 (USB)
16 Головка порта 1394
17 Гнездо батарейки
18 Кнопка питания (POWER)
19 Кнопка сброса (RESET)
20 Головка аудиоразъемов на передней
панели
(FP Audio)
21 Разъем PCI 1 (PCI SLOT
1)
22 Разъем PCIe x16 (поколение 2) 2 (PCIe
x16_2)
23 Разъем PCI 2 (PCI SLOT
2)
24 Разъем PCIe x16 (поколение 1) 3 (PCIe
x16_3)
25 Разъем PCIe x1 (PCIe
x1)
26 Разъем PCIe x16 (поколение 2) 1 (PCIe
x16_1)
27 Разъем PCIe x1 (PCIe
x1)
28 Головка встроенного порта eSATA
29 Головка кабеля питания
ЦП
