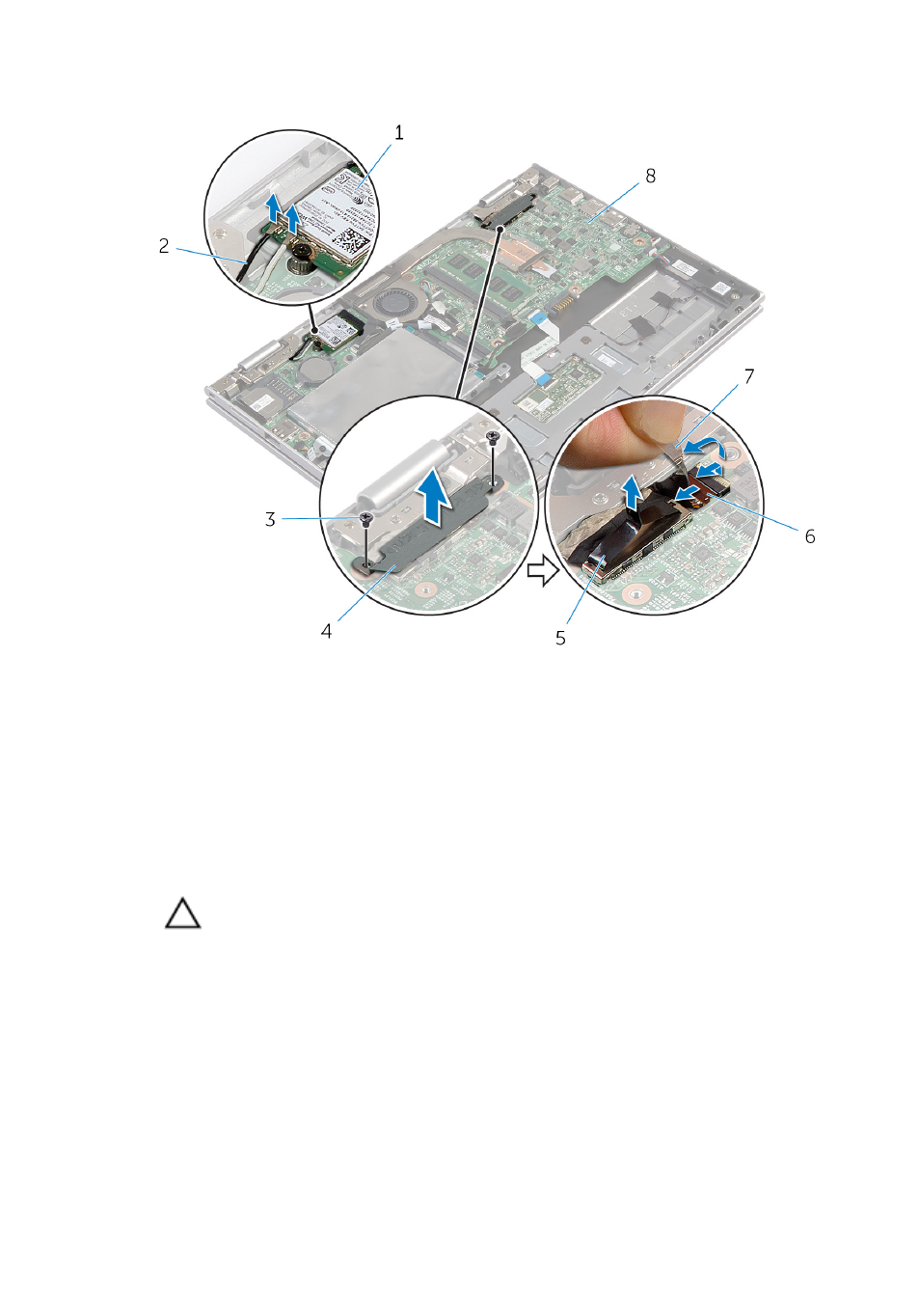

6 Поднимите защелку разъема и отсоедините кабель платы клавиши Windows.
1
плата
беспроводной сети
2
антенные
кабели (2)
3
винты
(2 шт.)
4
кронштейн
кабеля дисплея
5
кабель
дисплея
6
кабель
платы клавиши
Windows
7
клейкая
лента
8
системную
плату
7
Переверните
компьютер и откройте крышку дисплея до упора.
ОСТОРОЖНО
: Во избежание повреждения поверхности дисплея
положите
компьютер на мягкую и чистую поверхность.
8 Положите компьютер лицевой панелью на ровную поверхность.
9 Выверните винты, которыми дисплей в сборе крепится к упору для рук и
клавиатуре
в сборе.
