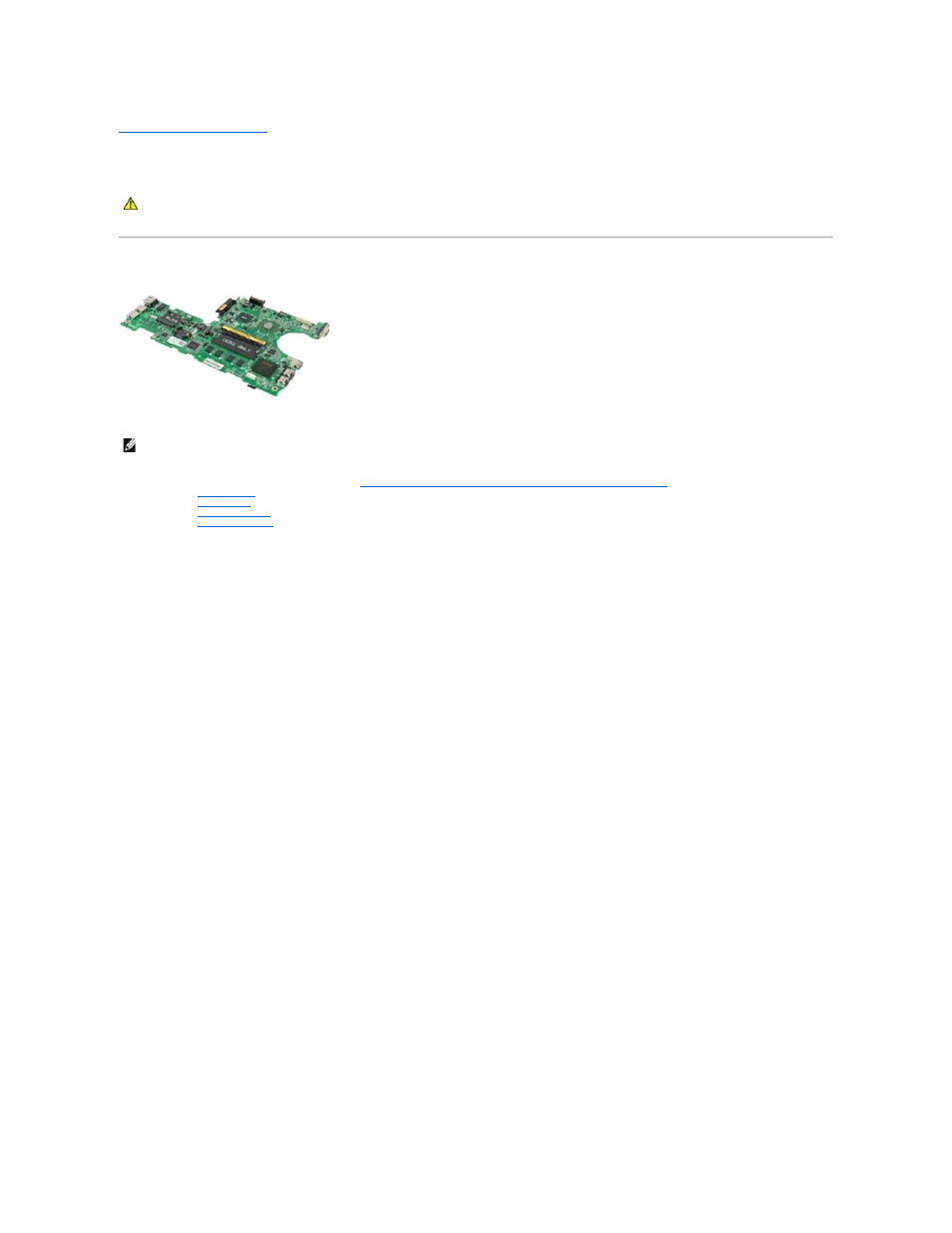

Системная плата
Руководство по обслуживанию Dell™ Latitude™ 2100
Извлечение системной платы
1. Выполните процедуры , описанные в разделе Перед началом работы с внутренними компонентами компьютера .
2. Извлеките аккумулятор из компьютера .
3. Извлеките клавиатуру из компьютера .
4. Извлеките панель доступа из компьютера .
5. Извлеките дисплей в сборе из компьютера .
6. Откройте фиксатор , которым кабель сенсорной панели крепится к системной плате.
7. Отсоедините кабель сенсорной панели от системной платы .
8. Откройте фиксатор , которым кабель передачи данных панели кнопок крепится к системной плате.
9. Отсоедините кабель передачи данных панели кнопок от системной платы .
10. Переверните компьютер .
11. Выкрутите шесть винтов , которыми системная плата крепится к корпусу компьютера.
12. Определите , к какой стороне системной платы подключены USB-порты; приподнимите эту сторону системной платы над корпусом. Затем
извлеките системную плату из корпуса и положите на ровную чистую поверхность .
ВНИМАНИЕ ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности , входящие в
комплект поставки . Дополнительные сведения об эффективных мерах обеспечения безопасности см. на главной странице, посвященной
соответствию нормативным документам , по адресу www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ . Для просмотра иллюстраций может потребоваться установка проигрывателя Adobe Flash Player, доступного по адресу
www.adobe.com.
