Страница 31
После подключения всех необходимых кабелей к монитору и ПК
(см.
для подключения кабелей
) воспользуйтесь отверстием для
прокладки кабелей
, как показано выше.

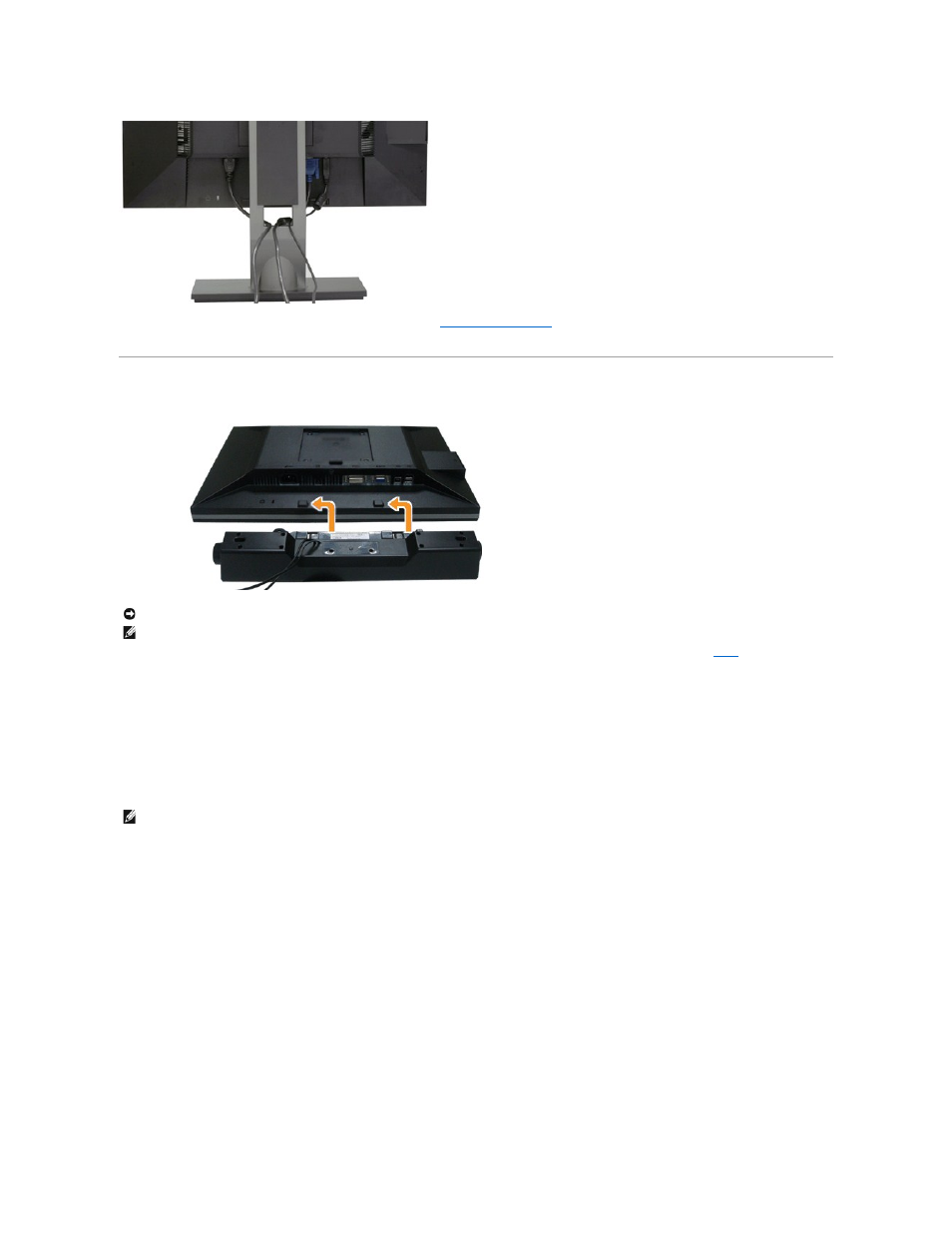

Подключение модуля акустических систем
Dell Soundbar
Снятие стойки
ПРЕДОСТЕРЕЖЕНИЕ
.
Не используйте другие акустические устройства
, кроме Dell Soundbar.
ПРИМЕЧАНИЕ
:
Разъем выхода постоянного тока
+ 12 В предназначен только для системы Soundbar.
1.
Разверните монитор обратной стороной к себе
(или встаньте лицом к задней панели). Совместите и вставьте две лапки (
снизу
сзади монитора
) в прорези на
акустической системе
.
2.
Смещайте систему
Soundbar влево, пока она не зафиксируется.
3.
Подключите систему к разъему выхода постоянного тока
(см. вид снизу для справки).
4.
Подключите кабель
, выходящий из задней стенки системы Soundbar (на его конце находится стереофонический мини-разъем светло-зеленого цвета
выхода аудиосигнала на ПК
.
ПРИМЕЧАНИЕ
.
Чтобы не поцарапать экран ЖКД во время снятия стойки,
поместите монитор на чистую поверхность
.
