90
Удаление и установка компонентов

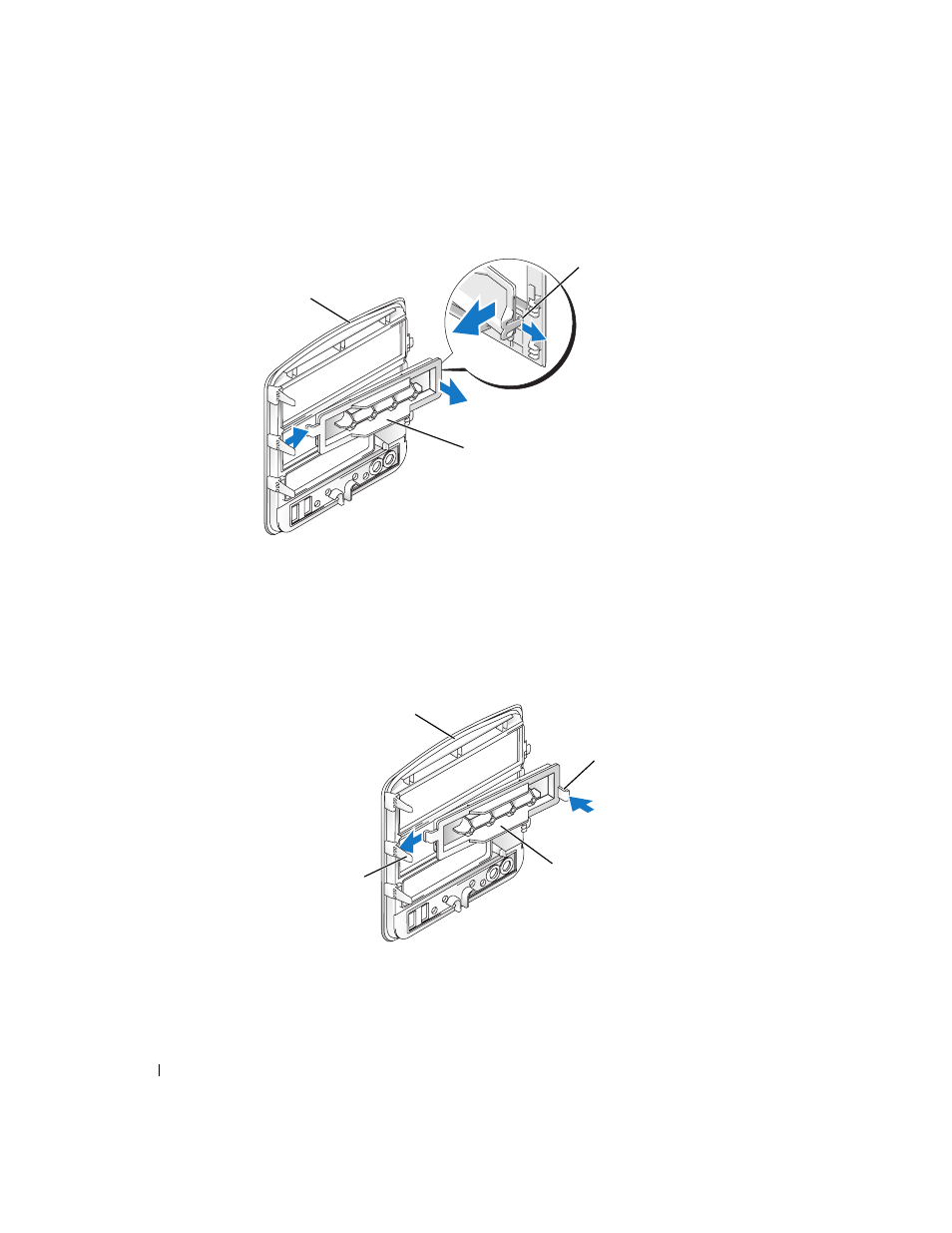

Снятие вставки
панели дисковода
1 Поверните панель дисковода в сторону и найдите штырь выступа заглушки панели дисковода,
защелкивающийся на выступе с правой стороны панели дисковода.
2 Вытащите внутренний штырь выступа заглушки панели дисковода наружу.
3 Выверните заглушку панели дисковода наружу.
4 Отложите заглушку панели дисковода в сторону в безопасное место.
Замена вставки панели дисковода
1 Сдвиньте выступ с левой стороны заглушки панели дисковода под центральный выступ панели
дисковода.
2 Разверните заглушку панели дисковода на место и вставьте выступ заглушки в соответствующий
выступ на панели дисковода.
панель
дисковода
заглушка панели
дисковода
выступ заглушки
панели дисковода
центральный выступ
панели дисковода
выступ заглушки
панели дисковода
панель дисковода
заглушка панели
дисковода
