Контроль
43
ПРИМЕЧАНИЕ.
Информация, отображаемая в этой панели зависит от типа узла, который вы просматриваете.

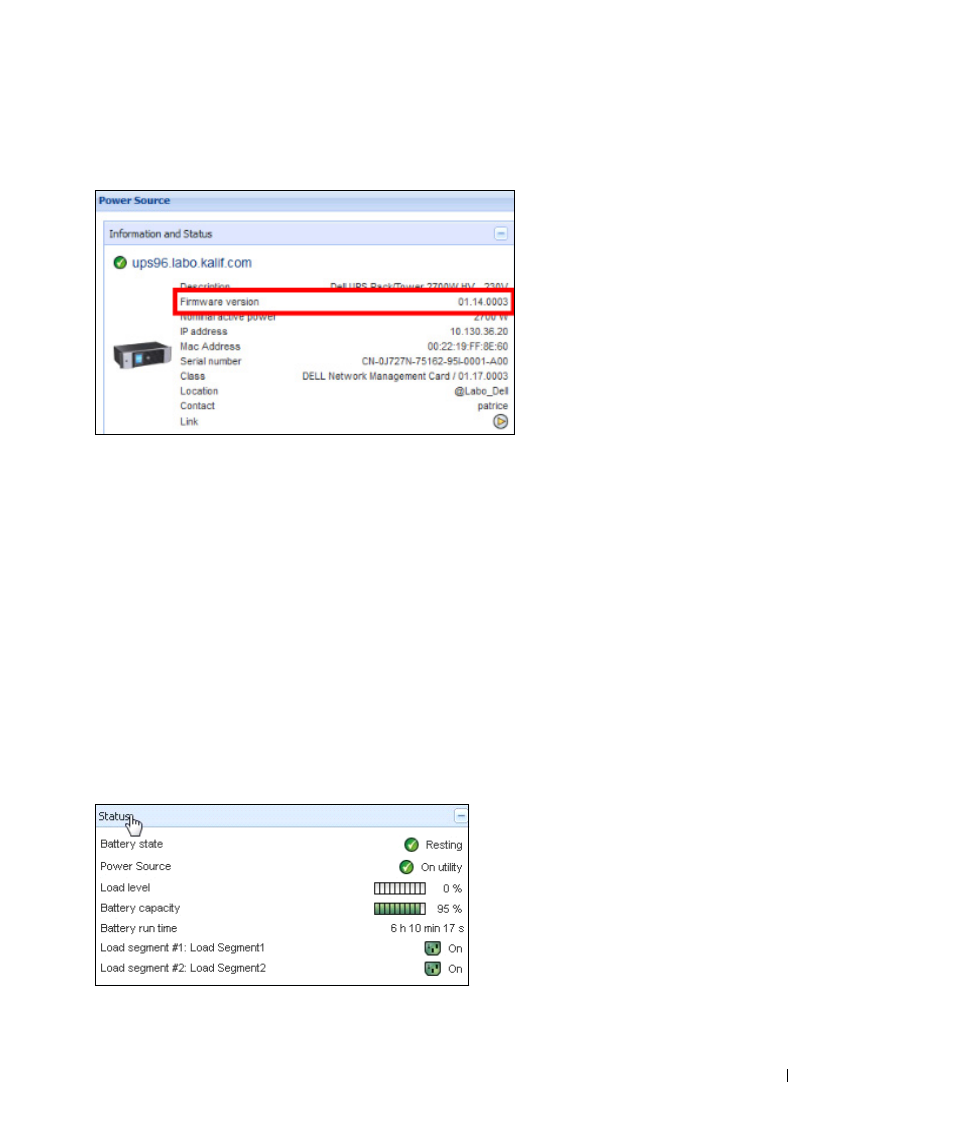

Рис. 20. Информационная панель
Статусная панель
Следующее состояние узла отображается в этой панели (см. Рисунок 21):
• Источник питания: Сеть переменного тока /Батарея
• Состояние батареи: Зарядка/Разрядка/Отказ/Подзарядка/Покой
• Уровень нагрузки: Выходной уровень нагрузки устройства
• Емкость батареи: Емкость батареи устройства
• Время автономной работы: оставшееся время обеспечения резервного питания устройства
• Основной выход: Состояние главного выхода (Вкл/Выкл) Внутренний сбой/На автоматическом
байпасе/Ручной байпас/ Перегрузка)
• Розетка№x: состояния выходной розетки (Вкл/Выкл)
ПРИМЕЧАНИЕ.
Информация, отображаемая в этой панели зависит от характеристик ИБП.
Рис. 21. Статусная панель
