О мониторе 17
8
GND (земля)
18
AUX(n)
9
ML2(n)
19
GND (земля)
10
ML0(p)
20
+3,3 В, питание DP

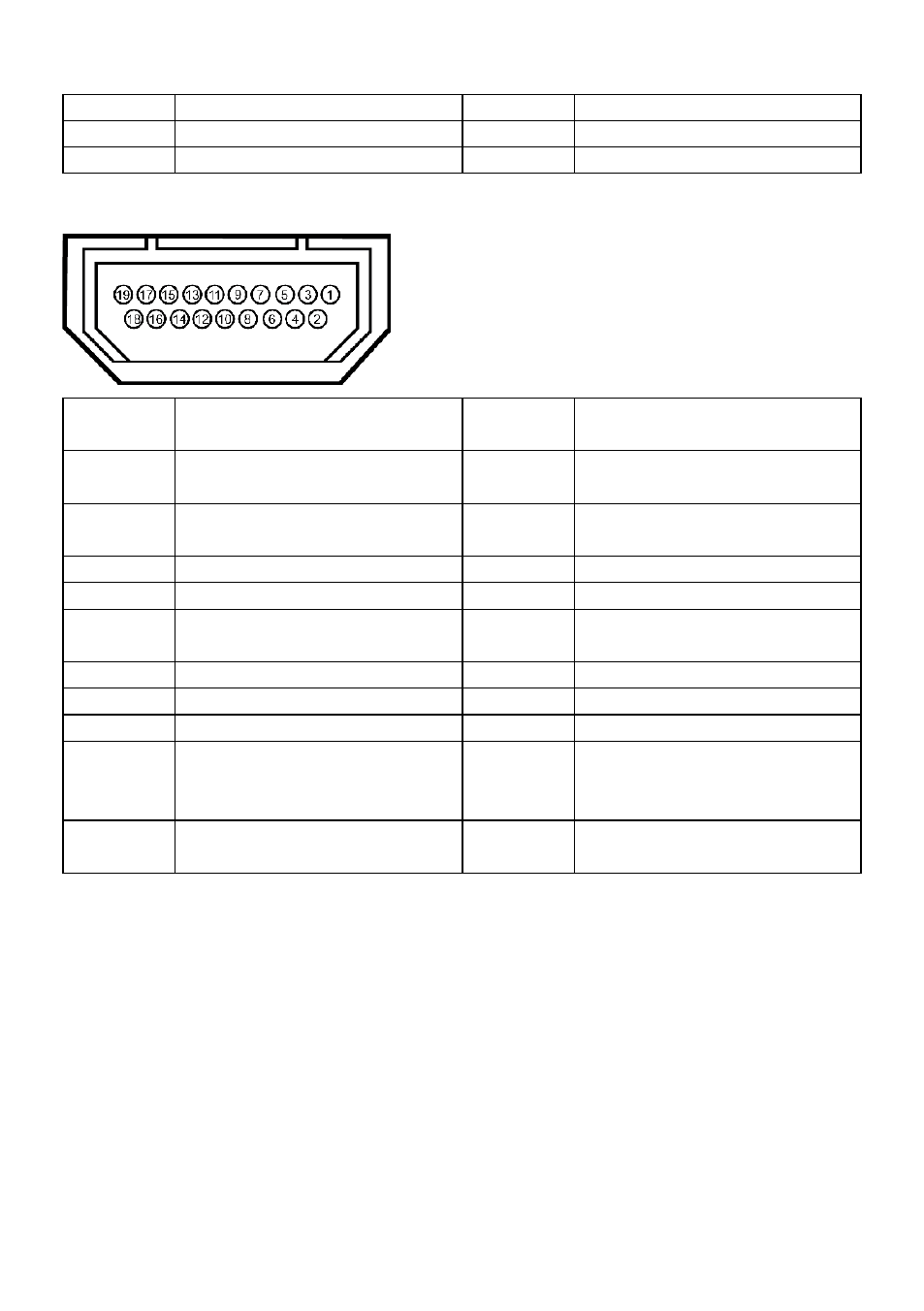

19-контактный разъем HDMI
Номер
контакта
19-контактная сторона
разъема монитора
Номер
контакта
19-контактная сторона
разъема монитора
1
ДАННЫЕ TMDS 2+
11
ЭКРАН ТАКТОВОГО
СИГНАЛА TMDS
2
ЭКРАН ДАННЫХ TDMS 2
12
ТАКТОВЫЙ СИГНАЛ
TMDS–
3
ДАННЫЕ TMDS 2–
13
Плавающий
4
ДАННЫЕ TMDS 1+
14
Плавающий
5
ЭКРАН ДАННЫХ TDMS 1
15
ТАКТОВЫЙ СИГНАЛ DDC
(SDA)
6
ДАННЫЕ TMDS 1–
16
ДАННЫЕ DDC (SDA)
7
ДАННЫЕ TMDS 0+
17
ЗЕМЛЯ
8
ЭКРАН ДАННЫХ TDMS 0
18
ПИТАНИЕ +5 В
9
ДАННЫЕ TMDS 0–
19
ОБНАРУЖЕНИЕ
АКТИВНОГО
СОЕДИНЕНИЯ
10
ТАКТОВЫЙ СИГНАЛ
TMDS
