Dell Precision M6600 (Mid 2011) - Инструкция (Страница 109)

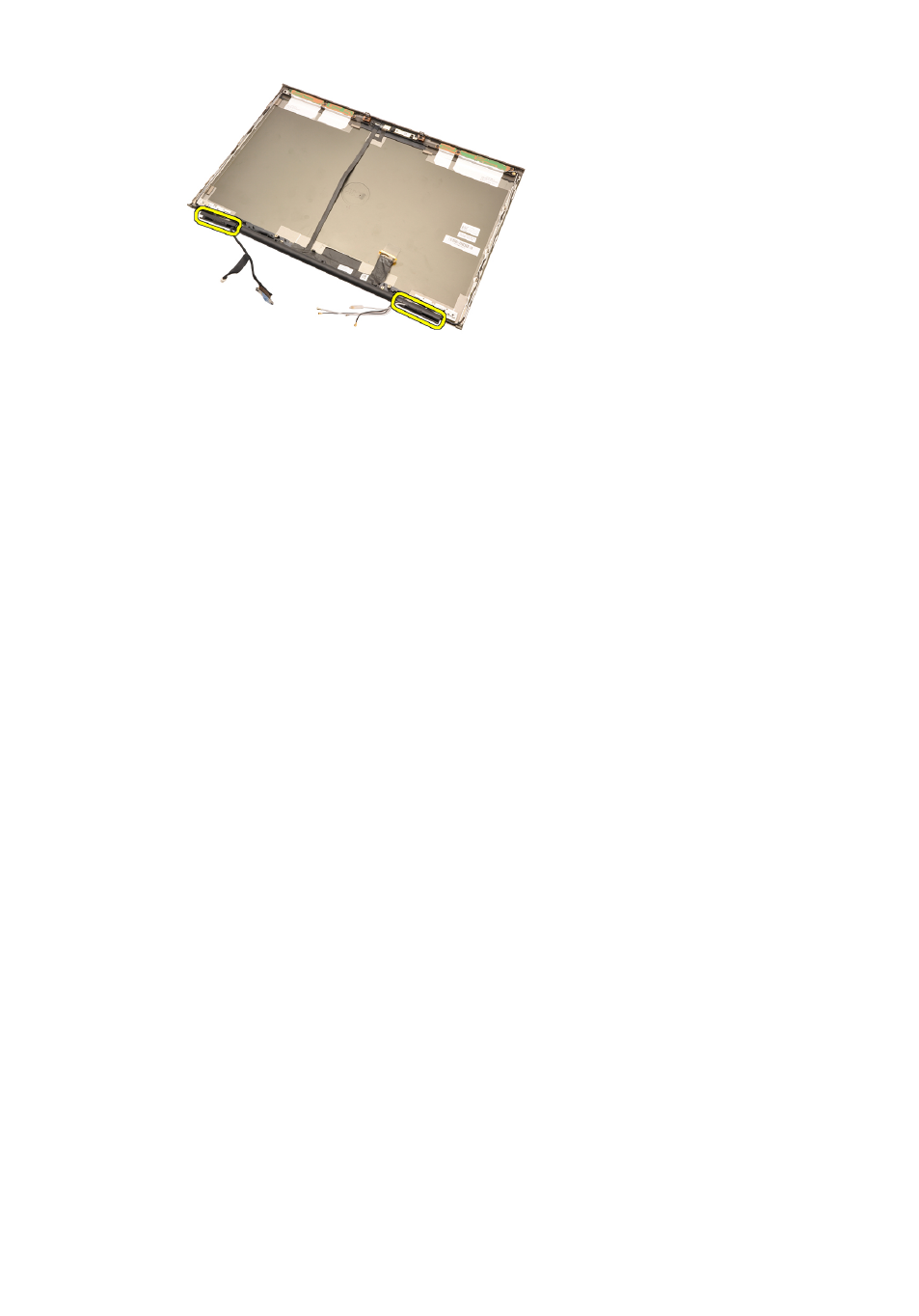

Установка опоры крышки шарнира дисплея
1. Вставьте опоры шарниров дисплея, чтобы открытый конец был
обращен внутрь, и убедитесь, что при этом не были пережаты кабели и
антенны .
2. Вставьте шарниры дисплея в опоры шарниров дисплея.
3. Вставьте крышки шарниров дисплея с обоих концов опор шарниров.
4. Затяните винты, которыми крепятся шарниры дисплея.
5. Установите стандартную
панель дисплея или панель дисплея с
сенсорным экраном .
6. Установите стандартную лицевую панель дисплея или лицевую панель
дисплея с сенсорным экраном .
7. Установите дисплей в сборе .
8. Установите упор для рук .
9. Установите дополнительный жесткий диск .
10. Установите основной жесткий диск .
11. Установите оптический дисковод .
12. Установите клавиатуру.
13. Установите окантовку
клавиатуры .
14. Установите нижнюю крышку .
15. Установите батарею.
16. Выполните процедуры, приведенные в разделе После
работы с
внутренними компонентами компьютера .
109
