Установкамини
-платы
1.
Извлеките новую мини
-плату из упаковки.
2.

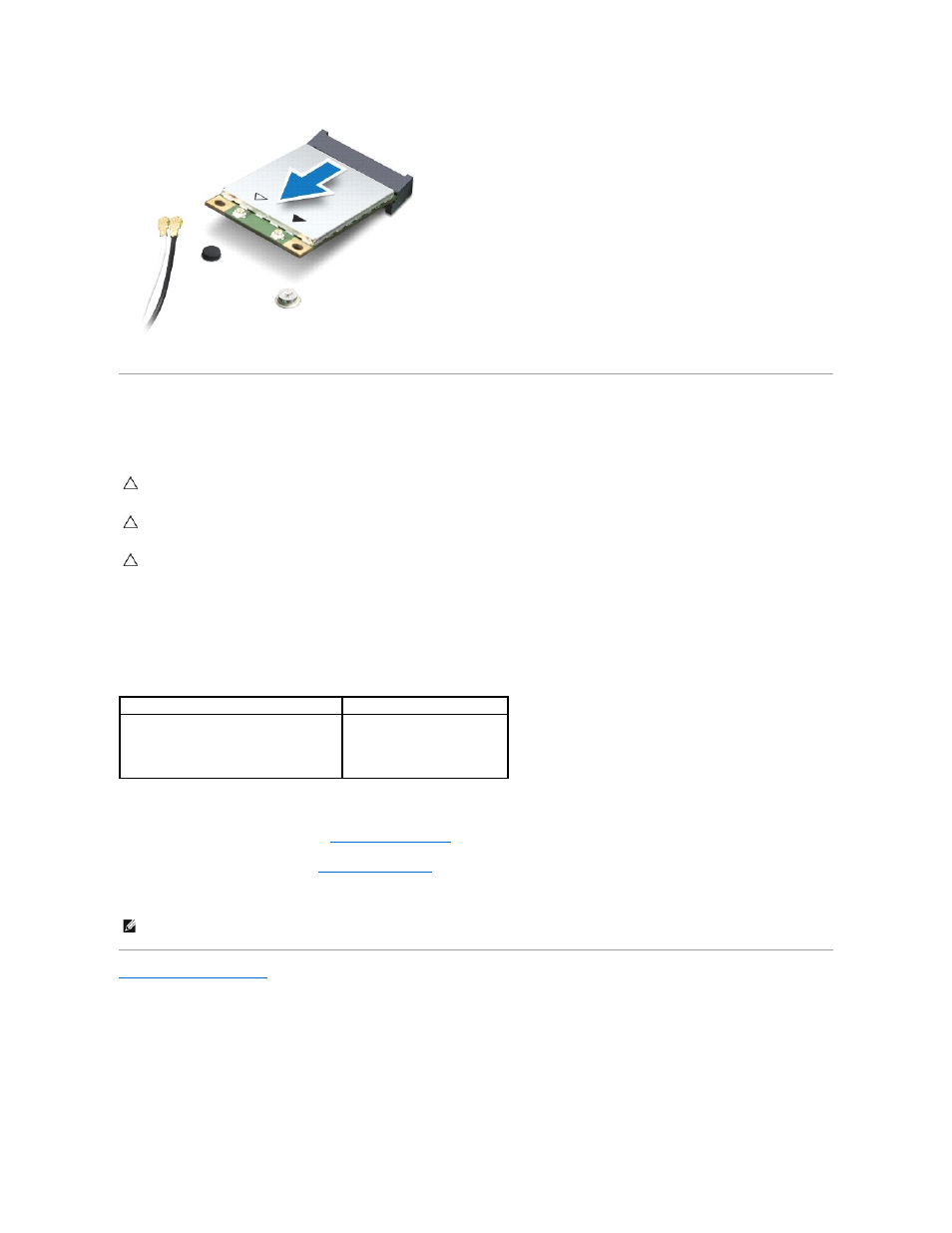

Вставьте мини
-плату под углом 45 градусов в соответствующий разъем на системной плате.
3.
Надавите на другую сторону мини
-платы, чтобы она вошла в слот системной платы, и затяните винты, которыми мини-плата крепится к разъему
системной платы
.
4.
Подсоедините антенные кабели к мини
-плате. В приведенной ниже таблице описывается схема цветов антенных кабелей мини- платы,
поддерживаемой компьютером
.
5.
Закрепите неиспользуемые антенные кабели в защитном майларовом хомуте
.
6.
Установите крышку модуля
(см. раздел
Установка крышки модуля
).
7.
Установите аккумулятор
(см. раздел
Установка аккумулятора
).
8.
Установите необходимые драйверы и утилиты для компьютера
. Дополнительную информацию смотрите в Руководстве по технологиям Dell.
Назад на страницу содержания
ВНИМАНИЕ
!
Приложив небольшое усилие
, осторожно установите плату на место. Если приложить слишком большое усилие, можно
повредить разъем
.
ВНИМАНИЕ
!
Разъемы сконструированы так
, чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и системной плате и измените направление установки платы
.
ВНИМАНИЕ
!
Во избежание повреждения мини
-платы не разрешается размещать кабели под платой.
Разъемы на мини
-плате
Схема цветов антенных кабелей
WLAN (2 антенных кабеля)
Основной
WLAN (белый треугольник)
Вспомогательный
WLAN (черный треугольник)
белый
черный
ПРИМЕЧАНИЕ
.
При установке платы связи другого производителя необходимо установить соответствующие драйверы и утилиты
. Общую
информацию о драйверах смотрите в Руководстве по технологиям
Dell.
