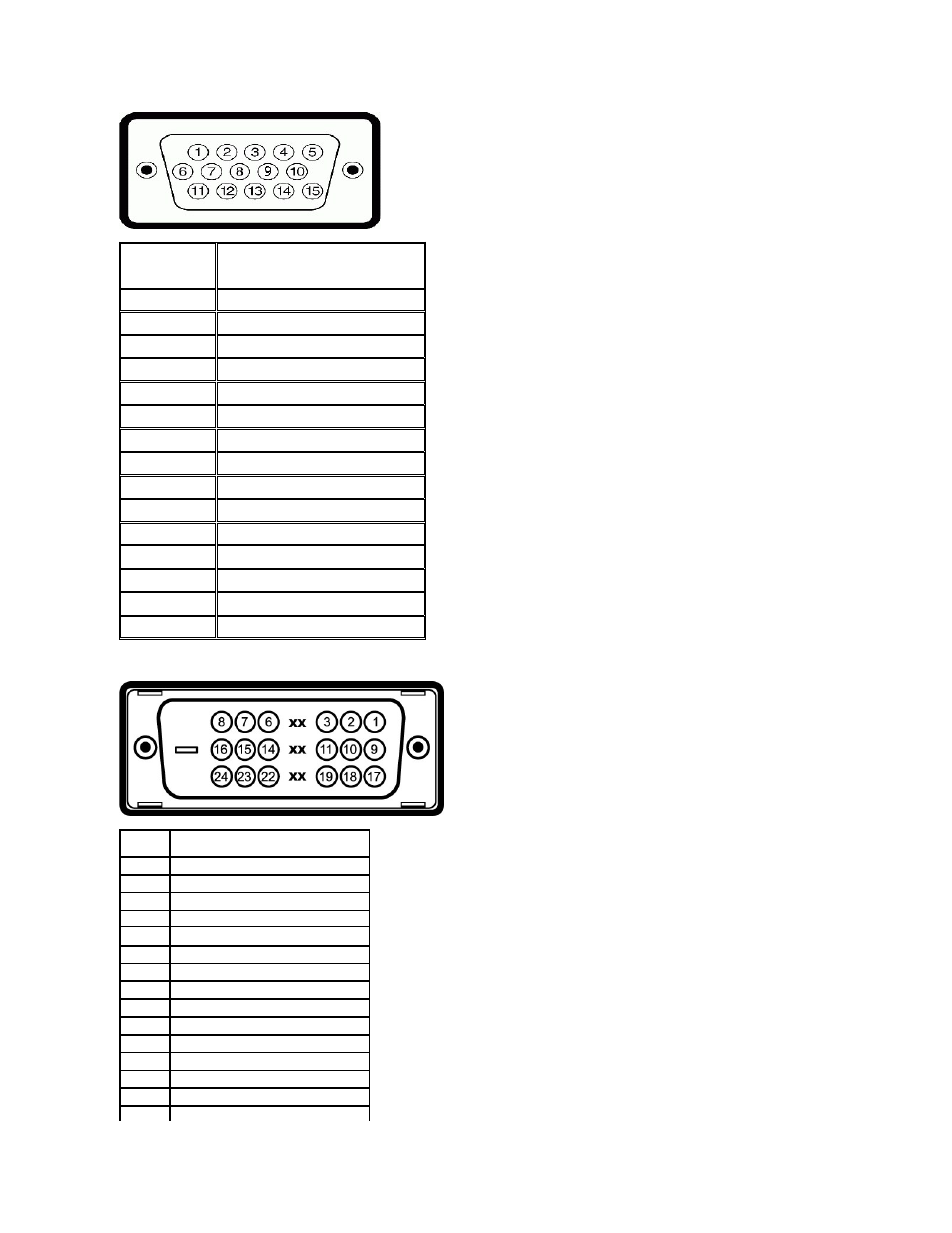

Разъем
DVI
Номер
контакта
15-контактный разъем
подключенного
сигнального кабеля
1
Видео –
красный
2
Видео –
зеленый
3
Видео –
синий
4
ЗЕМЛЯ
5
Самопроверка
6
ЗЕМЛЯ
-К
7
ЗЕМЛЯ
-З
8
ЗЕМЛЯ
-С
9
Компьютер
5 В/3,3 В
10
ЗЕМЛЯ
-синхр.
11
ЗЕМЛЯ
12
Данные
DDC
13
Строчная синхронизация
14
Кадровая синхронизация
15
Тактовый сигнал
DDC
Номер
контакта
24-контактный разъем подключенного
сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
Земля
TMDS
4
Свободный
5
Свободный
6
Тактовый сигнал
DDC
7
Данные
DDC
8
Свободный
9
TMDS RX1-
10
TMDS RX1+
11
Земля
TMDS
12
Свободный
13
Свободный
14
ПИТАНИЕ
+5В/+3,3В
15
Самопроверка
