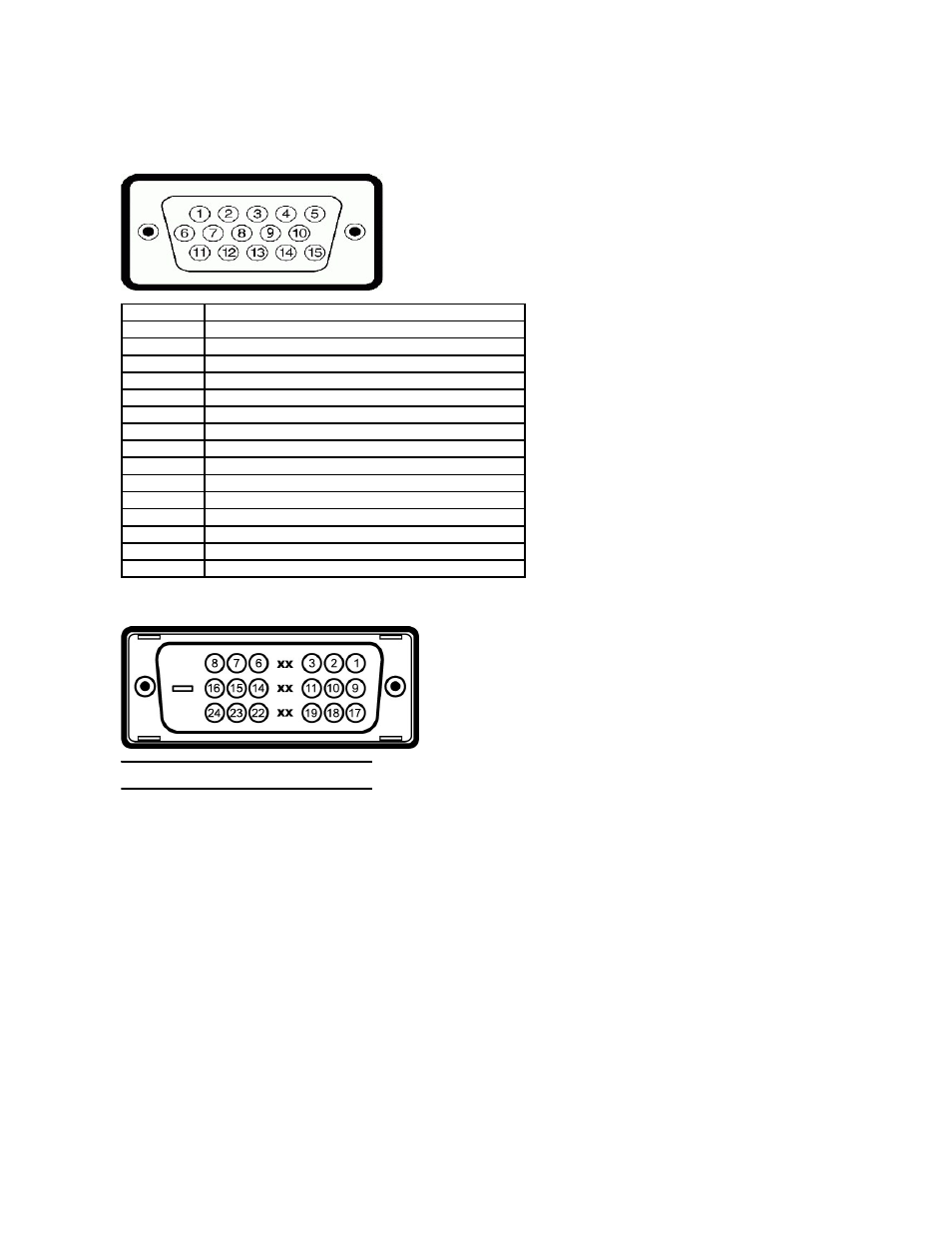

Назначение контактов
15-контактный разъем D-Sub
Разъем DVI
Номер контакта Сторона монитора 15-контактного бокового сигнального кабеля
1 Видео -Красный
2 Видео -Зеленый
3 Видео -Синий
4 Земля
5 Самотестирование
6 GND-R
7 GND-G
8 GND-B
9 DDC +5V
10 GND-sync
11 Земля
12 DDC data
13 H-синхронизация
14 V-синхронизация
15 DDC clock
Номер
контакта 24-контактный разъем подключенного
сигнального кабеля
1 TMDS RX2-
2 TMDS RX2+
3 Земля TMDS
4 Не используется
5 Не используется
6 Тактовый сигнал DDC
7 Данные DDC
8 Не используется
9 TMDS RX1-
10 TMDS RX1+
11 Земля TMDS
12 Не используется
13 Не используется
14 Питание +5 В / +3,3 В
15 Самопроверка
16 Обнаружение «горячего» подключения
17 TMDS RX0-
18 TMDS RX0+
