Страница 36: Установка панели ввода - вывода
Advertising

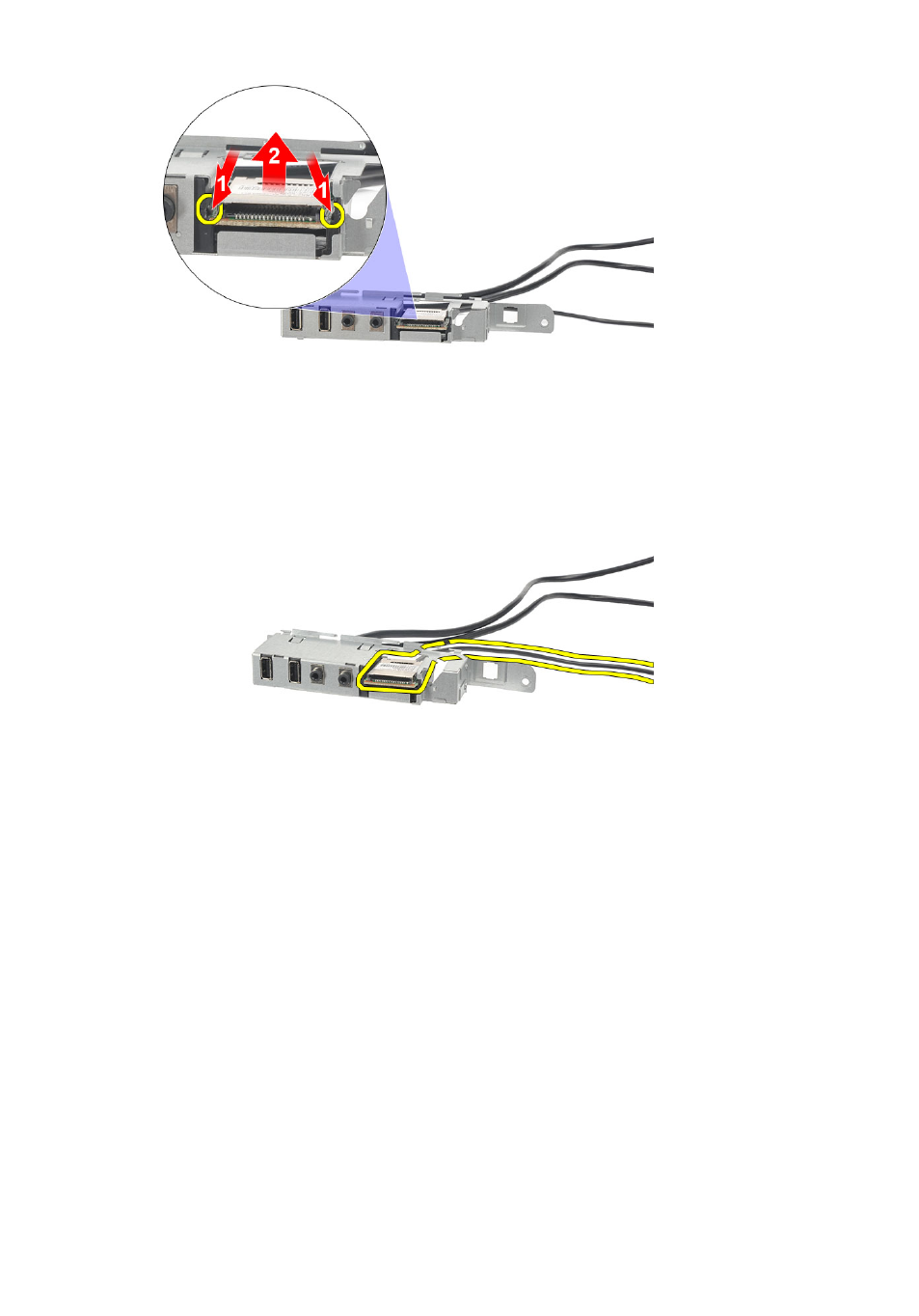

10. Снимите устройство чтения карт SD со скобы панели ввода-вывода.
Установка
панели ввода-вывода
1.
Установите
устройство чтения карт SD на скобу панели ввода-вывода.
2.
Проведите
кабель через гнездо панели ввода-вывода, а затем сдвиньте панель
ввода
-вывода в сторону верхней части компьютера.
3.
Заверните
винт, который фиксирует панель ввода/вывода.
4.
Установите
светодиодную кнопку жесткого диска втолкнув ее в
соответствующее
гнездо.
5.
Втолкните
кнопку питания в ее гнездо.
6.
Протяните
три кабеля через металлические зажимы.
7.
Подсоедините
три кабеля панели ввода-вывода и микропроволочные кабели к
системной
плате.
36
