Назначение контактов – Инструкция по эксплуатации Dell E170S Monitor
Страница 6
E190S

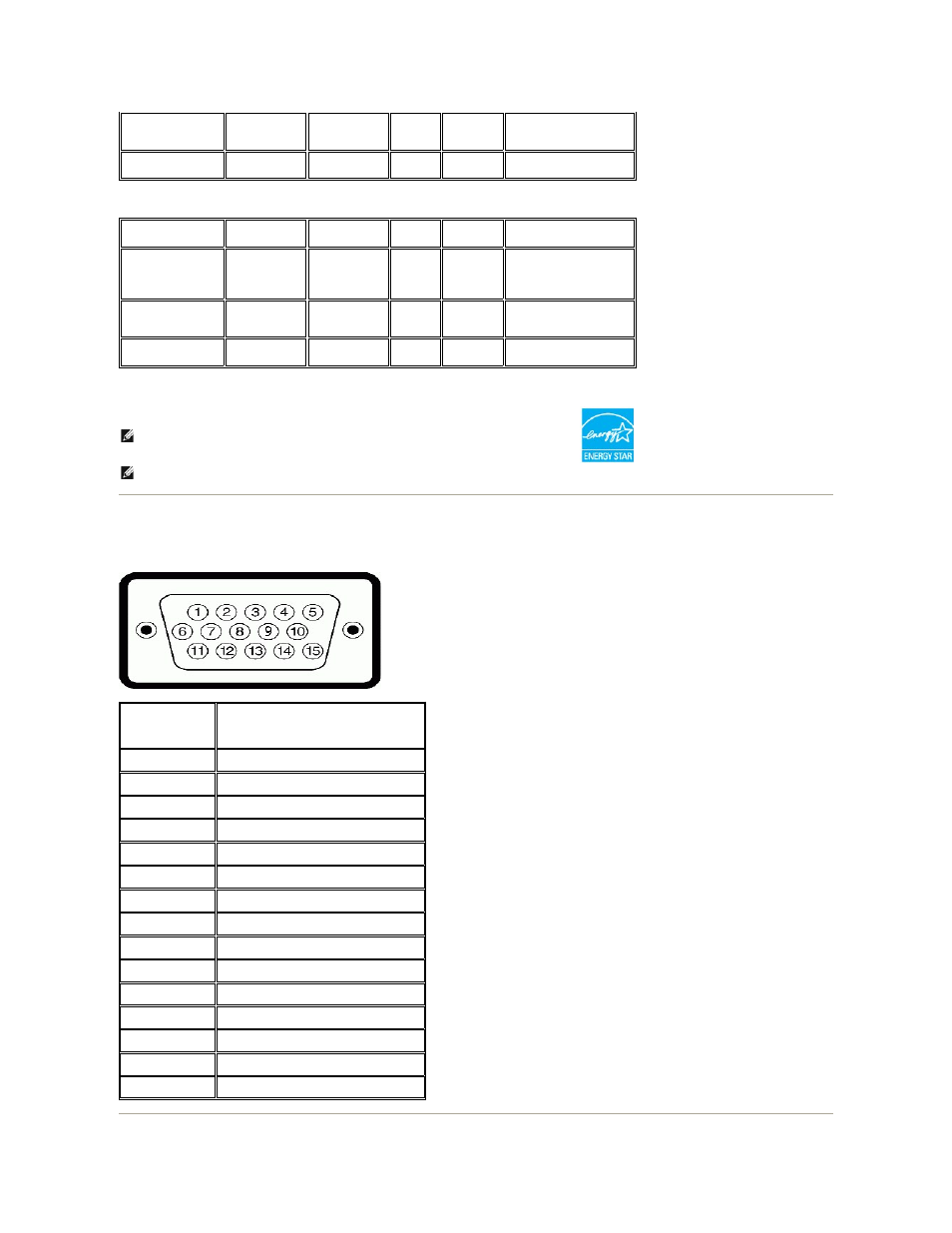

Назначение контактов
Разъем
VGA
Активный режим
выключенного
монитора
Неактивно
Неактивно
Пустой
экран
Желтый
Менее
1 Вт
Переключатель
-
выкл
.
-
-
-
Выкл
.
Менее
0,5 Вт
Режимы
VESA
Строчная
синхронизация
Кадровая
синхронизация
Видео
Индикатор
питания
Энергопотребление
нормальный режим
работы
Активно
Активно
Активно
зеленый
25 Вт (макс.)
19 Вт (типичное
значение
)
Активный режим
выключенного
монитора
Неактивно
Неактивно
Пустой
экран
Желтый
Менее
1 Вт
Переключатель
-
выкл
.
-
-
-
Выкл
.
Менее
0,5 Вт
ПРИМЕЧАНИЕ
:
Этот монитор соответствует стандарту ENERGY STAR®.
ПРИМЕЧАНИЕ
:
Нулевое энергопотребление в режиме ВЫКЛ. можно обеспечить только путем
отключения сетевого шнура питания от монитора
.
Номер
контакта
15-контактный разъем
подключенного
сигнального кабеля
1
Видео
- красный
2
Видео
- зеленый
3
Видео
- синий
4
ЗЕМЛЯ
5
Самопроверка
6
ЗЕМЛЯ
-К
7
ЗЕМЛЯ
-З
8
ЗЕМЛЯ
-С
9
Компьютер
5 В/3,3 В
10
ЗЕМЛЯ
-синхр.
11
ЗЕМЛЯ
12
Данные
DDC
13
Строчная синхронизация
14
Кадровая синхронизация
15
Тактовый сигнал
DDC
