О мониторе |
21

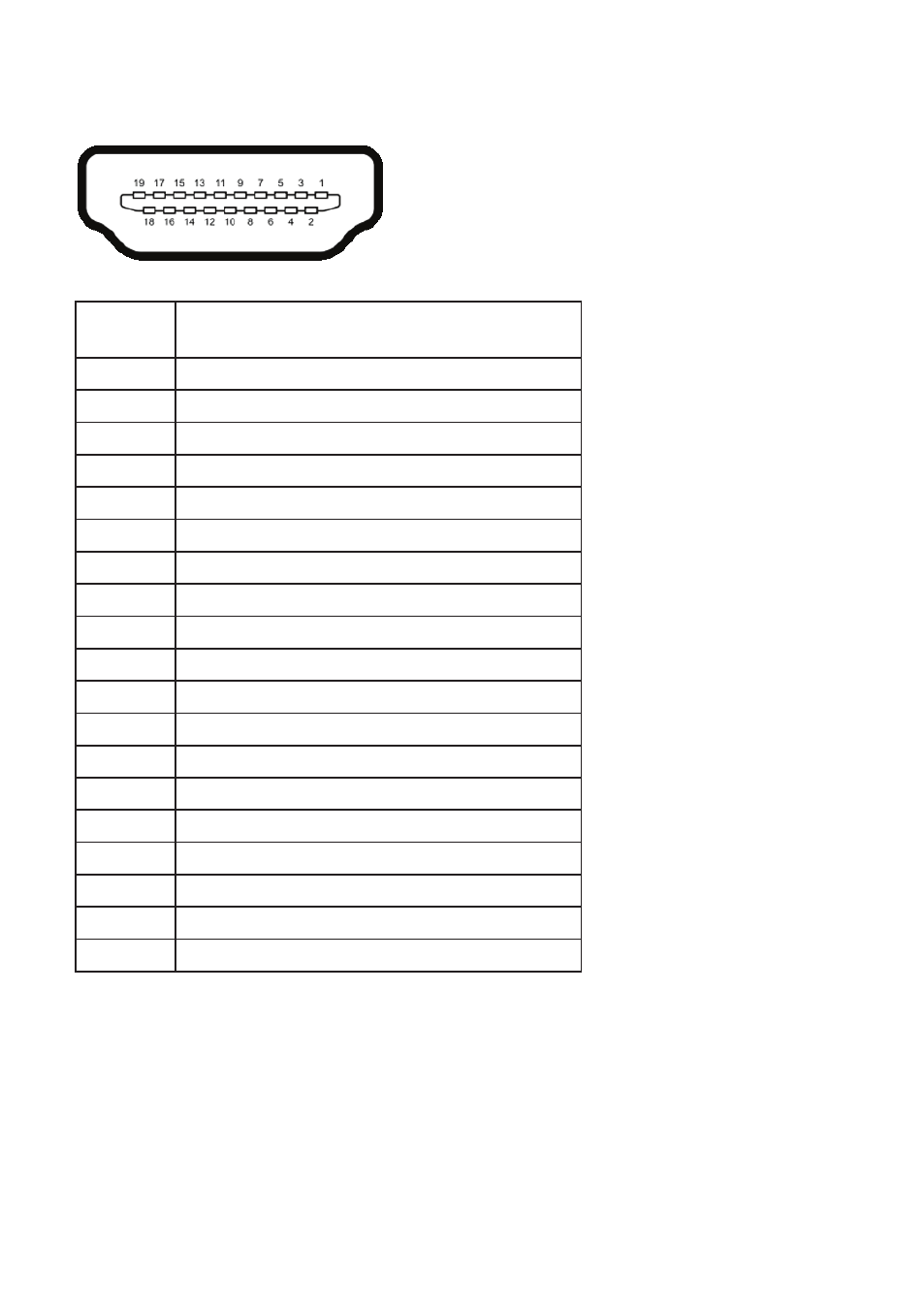

Разъем MHL
Номер
контакта
19-контактная сторона подключенного
сигнального кабеля
1
ДАННЫЕ TMDS 2+
2
ЭКРАН ДАННЫХ TDMS 2
3
ДАННЫЕ TMDS 2–
4
ДАННЫЕ TMDS 1+
5
GND (земля)
6
ДАННЫЕ TMDS 1–
7
MHL+
8
ЭКРАН ДАННЫХ TDMS 0
9
MHL-
10
ТАКТОВЫЙ СИГНАЛ TMDS+
11
GND (земля)
12
ТАКТОВЫЙ СИГНАЛ TMDS–
13
CEC
14
Рарезервирован (N.C. на устройстве)
15
ТАКТОВЫЙ СИГНАЛ DDC (SCL)
16
ДАННЫЕ DDC (SDA)
17
GND (земля)
18
VBUS (+5 В, 900 мА макс.)
19
CBUS
Функция Plug and Play
Можно подключить монитор к любой системе, совместимой с функцией Plug and
Play. Монитор автоматически представляет компьютеру данные EDID (Extended
Display Identification Data) с помощью протоколов канала экранных данных (DDC),
чтобы система могла сама настроиться и оптимизировать параметры монитора.
Большинство настроек монитора устанавливаются автоматически; при желании
можно выбрать другие параметры. Дополнительная информация об изменении
параметров монитора представлена в
