Dell P2714T Multi Touch Monitor with LED - Инструкция (Страница 15)

О мониторе 15

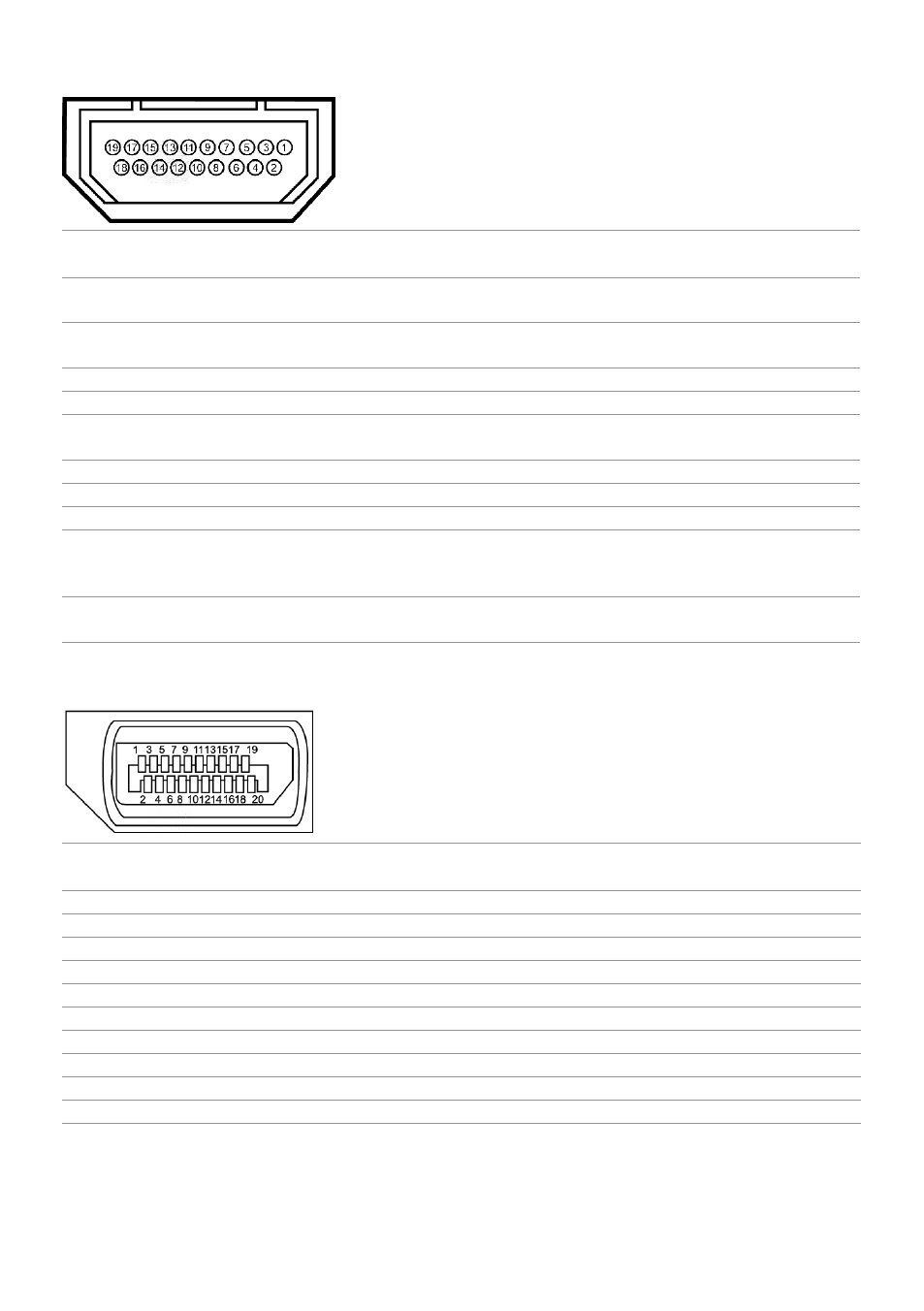

HDMI
Номер
контакта
19-контактный разъем Номер
контакта
19-контактный
разъем
1 ДАННЫЕ TMDS 2+ 11 ЭКРАН ТАКТОВОГО
СИГНАЛА TMDS
2 ЭКРАН ДАННЫХ TDMS 2 12 ТАКТОВЫЙ СИГНАЛ
TMDS–
3 ДАННЫЕ TMDS 2– 13 Плавающий
4 ДАННЫЕ TMDS 1+ 14 Плавающий
5 ЭКРАН ДАННЫХ TDMS 1 15 ТАКТОВЫЙ СИГНАЛ DDC
(SDA)
6 ДАННЫЕ TMDS 1– 16 ДАННЫЕ DDC (SDA)
7 ДАННЫЕ TMDS 0+ 17 ЗЕМЛЯ
8 ЭКРАН ДАННЫХ TDMS 0 18 ПИТАНИЕ +5 В
9 ДАННЫЕ TMDS 0– 19 ОБНАРУЖЕНИЕ
ГОРЯЧЕГО
ПОДКЛЮЧЕНИЯ
10 ТАКТОВЫЙ СИГНАЛ
TMDS
DisplayPort (DP)
Номер
контакта
20-контактный разъем Номер
контакта
20-контактный
разъем
1 ML0(p) 11 GND (земля)
2 GND (земля) 12 ML3(n)
3 ML0(n) 13 GND (земля)
4 ML1(p) 14 GND (земля)
5 GND (земля) 15 AUX(p)
6 ML1(n) 16 GND (земля)
7 ML2(p) 17 AUX(n)
8 GND (земля) 18 HPD
9 ML2(n) 19 Питание DP, обратн.
10 ML3(p) 20 +3,3 В, питание DP
