98
Плата ввода-вывода
Последовательность действий

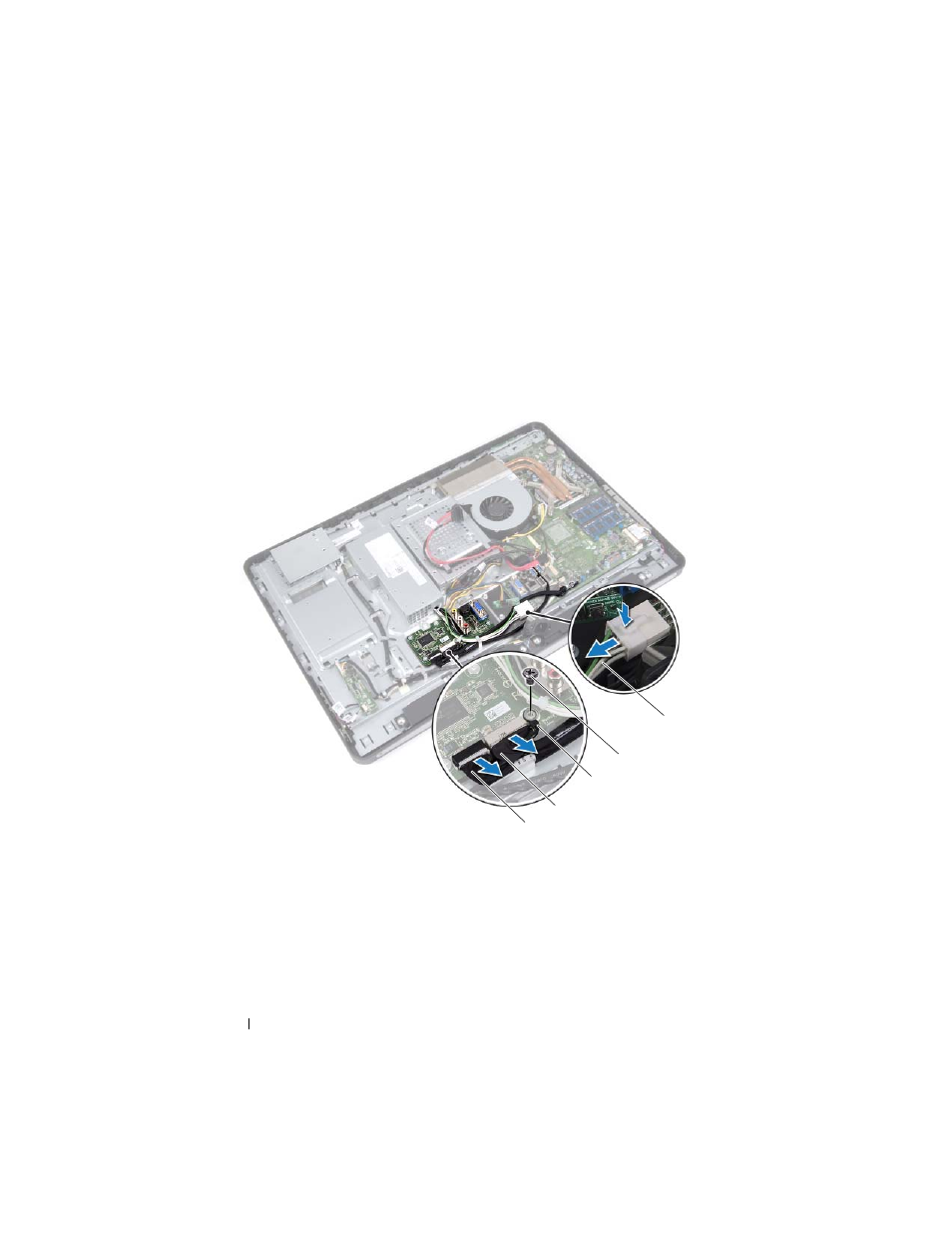

1 Отключите основной кабель питания от разъема системной платы и
поместите его на отдалении от платы ввода-вывода.
2 Выверните винт, крепящий кабель заземления к корпусу.
3 Отключите кабель дисплея и кабель AV-in от разъемов на плате ввода-
вывода.
1
кабель дисплея
2
кабель AV-in
3
кабель заземления
4
винт
5
основной кабель питания
2
1
3
5
4
