Вентилятор блока MXM (приобретается дополнительно)
Руководство по обслуживанию компьютеров Dell™ Inspiron™ One 2205
Снятие вентилятора блока
MXM
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите заднюю крышку
(см. раздел
Снятие задней крышки
).
3.
Выполните инструкции с
шагу
3
по
шагу
7
в
Снятие передней подставки
.
4.
Снимите крышку задней подставки
(см. раздел
Снятие крышки задней подставки
).
5.
Снимите экран системной платы
(см. раздел
Снятие экрана системной платы
).
6.
Отсоедините кабель вентилятора блока
MXM от разъема на системной плате (MXM FAN).
7.
Выверните два винта
, которыми вентилятор блока MXM крепится к шестигранным винтам.
8.
Осторожно снимите серебряную фольгу с радиатора блока
MXM.
9.
Поднимите вентилятор блока
MXM вместе с кабелем и снимите с системной платы.
Установка вентилятора блока
MXM
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Совместите отверстия для винтов на вентиляторе блока
MXM и на шестигранных винтах.
3.
Наклейте серебряную фольгу на радиатор блока
MXM.
4.
Вверните два винта
, которыми вентилятор блока MXM крепится к шестигранным винтам.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).

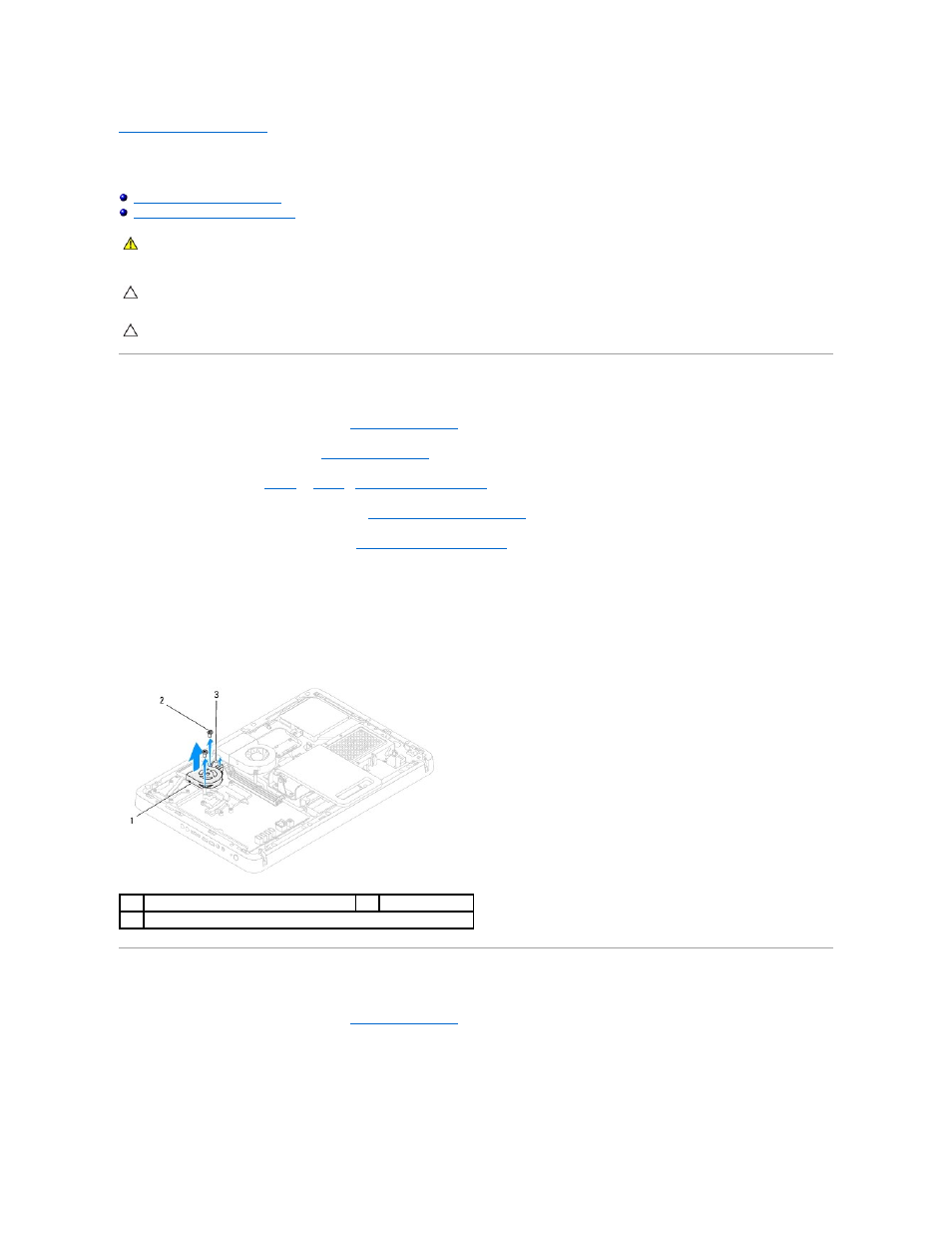

1
вентилятор блока
MXM
2
винты
(2)
3
кабель вентилятора блока
MXM
