Монтажная пластина монитора (опция) – Инструкция по эксплуатации Great Plains YP1625 Operator Manual
Страница 22
YP1225 и YP1625
401-263
M-RUS
2/5/2006
20
Монтажная пластина монитора
(опция)
Сеялка Yield-Pro
®
по дополнительному заказу может
быть оснащена монтажной пластиной,
предназначенной для установки монитора точечного
посева, управления электрогидравлическим
клапаном, монитора привода Veris и монитора
DICKEY-john
®
.
См. Рисунок 8
1. Если сеялка оборудована приводом Veris, снимите
с монитора Veris присоски и монтажный
кронштейн. Сохраните присоски и кронштейн для
повторного использования.
2. С помощью болта и стопорной шайбы установите
большую присоску, входящую в комплект
монтажной пластины, на верхнем отверстии
монтажной пластины.
3. Если сеялка не оборудована приводом Veris,
пропустите данный параграф и переходите к
действиям, указанным в п. 4. Если сеялка
оборудована приводом Veris, закрепите снятые в
п. 1 присоски на монтажной пластине с помощью
гаек и стопорных шайб. Закрепите присоски через
отверстия, находящиеся непосредственно над
двумя нижними отверстиями монтажной
пластины.
4. Установите монтажный кронштейн монитора
DICKEY-john
®
на монтажной пластине. Закрепите
кронштейн на пластине через два нижних
отверстия, находящихся непосредственно под
присосками. Для монтажа используйте болты и
гайки.
5. Если сеялка оборудована приводом Veris,
установите монтажный кронштейн привода
Veris над монтажным кронштейном монитора
DICKEY-john
®
с помощью входящих в комплект
болтов и гаек.
6. Снимите монтажный кронштейн с управления
электрогидравлическим клапаном. Установите
кронштейн на монтажной пластине.
7. Установите монитор точечного посева на
монтажной пластине с помощью крепёжных
винтов 10-32 x 5/8, стопорных шайб и гаек.
Оставьте провода свободно висеть спереди
платины.
8. Установите управление электрогидравлическим
клапаном на монтажной пластине с помощью
крепёжных винтов 10-32 x 5/8, стопорных шайб и
гаек. Оставьте провода свободно висеть спереди
платины.

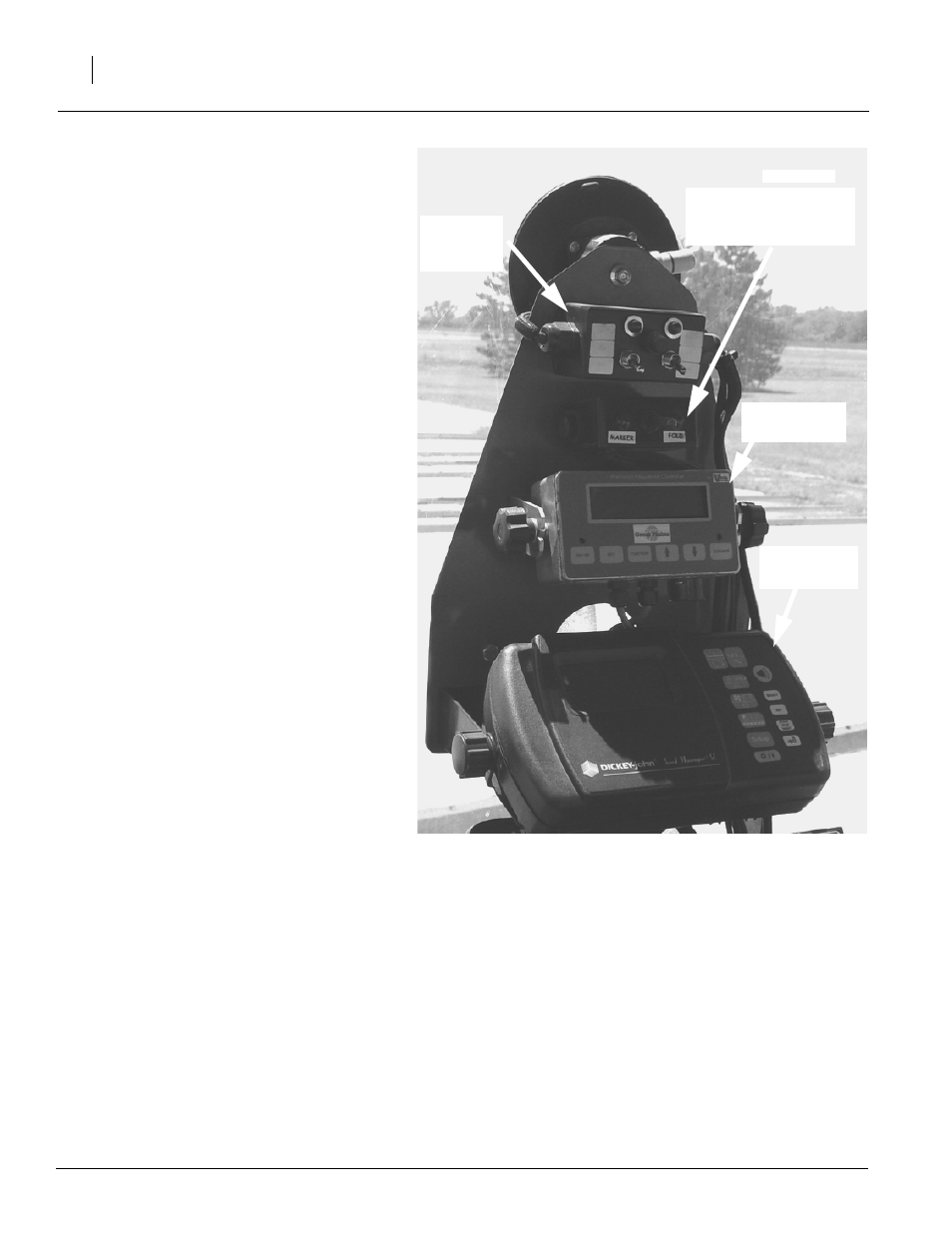

23283
Монитор
точечного
посева
Управление
электрогидравлическим
клапаном
Монитор
привода Veris
Монитор
DICKEY-john
®
Рисунок 8
Факультативная монтажная пластина монитора
9. Установите монитор привода Veris на монтажном кронштейне,
закрепленном на монтажной пластине. Закрепите монитор
привода Veris на кронштейне с помощью болтов 1/4-20 x 5/8,
стопорных шайб 1/4 и гаек 1/4-20. Оставьте провода свободно
висеть спереди платины.
10. Установите монитор DICKEY-john
®
на монтажном кронштейне
DICKEY-john
®
, закрепленном на монтажной пластине.
Пропустите провода монитора через прорезь в пластине.
Закрепите все остальные провода между монитором DICKEY-
john
®
и монтажной пластиной.
