Поднимание орудия (в транспортное положение)
Подъемная гидравлическая система находится на
отдельном гидроконтуре. Основная рама поднимается и
опускается независимо от подрамников сошников.
В данную систему входит цилиндр транспортных крюков,
который поднимает и удерживает внешние/передние
концы боковых секций в сложенном положении.
Обычно поднимание орудия используется только при его
складывании. При осуществлении разворота на поле
используется система поднимания сошников.
Примечание: если орудие разложено, при поднимании
орудия приводные колеса не оторвутся от земли.
Боковые секции отклоняются на шарнире и
приводные колеса остаются на земле. Поэтому
необходимо сначала производить складывание,
затем поднимание.
Транспортное положение
1. Сложите орудие (кроме случаев, когда поднимание
выполняется для технического обслуживания или
настройки (см. «Складывание» на стр. 30).
2. Если установлена опция раздваивания гидропотока,
селекторный клапан возле сцепного устройства
необходимо переключить в положение Поднимания
орудия (см. «Работа подъемного селекторного
клапана» на стр. 46).
3. Подавайте масло в цокольные концы цилиндров
поднимания.
См. Рис. 24
4. Подавайте масло пока основная рама полностью не
поднимется, транспортные крюки не захватят
боковые секции, концы боковых секций не
поднимутся над землей, а цилиндр поднимания
центрального бункера полностью не раздвинется.
См. рис. 25
5.
Оденьте транспортные замки на подъемные
цилиндры. Они полностью зафиксируются после
расслабления цилиндров в шаге 7.
6. Поверните скобы замков так, чтобы они находились
над штоками подъемных цилиндров и цилиндра
поднимания бункера.
Примечание: замки заблокируются, когда цилиндры
упрутся в скобы.
7. Медленно измените направление потока в
подъемном контуре, пока все три скобы замков не
упрутся в концы цилиндров. Отключите подачу
масла.

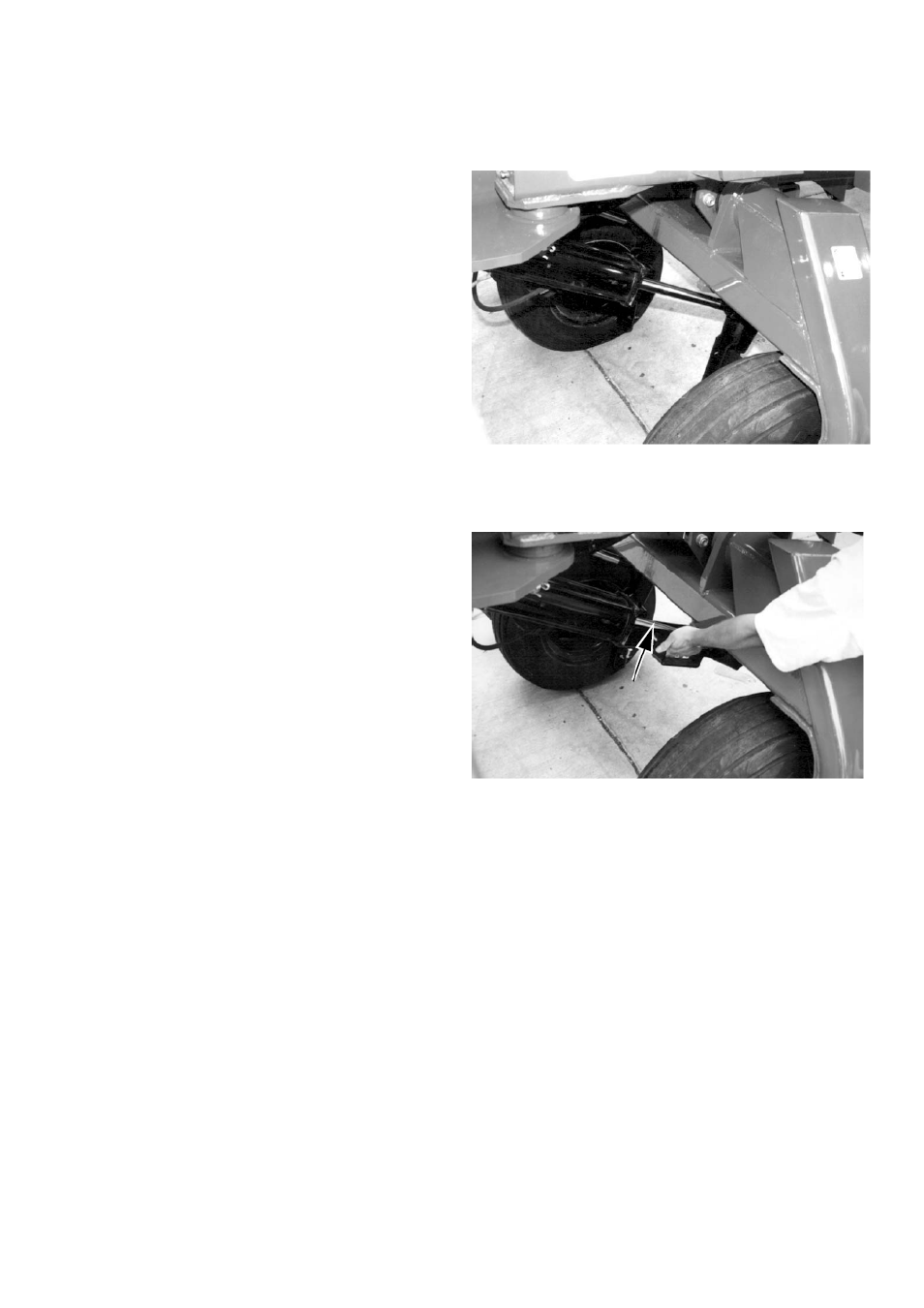

Рис. 24
Цилиндр поднимания
Рис. 25
Транспортный замок цилиндра
