Great Plains Manufacturing, Inc.
Норма внесения удобрений
1
8
2013-03-21
401-832B-RUS
Шестерни диапазона внесения удобрений

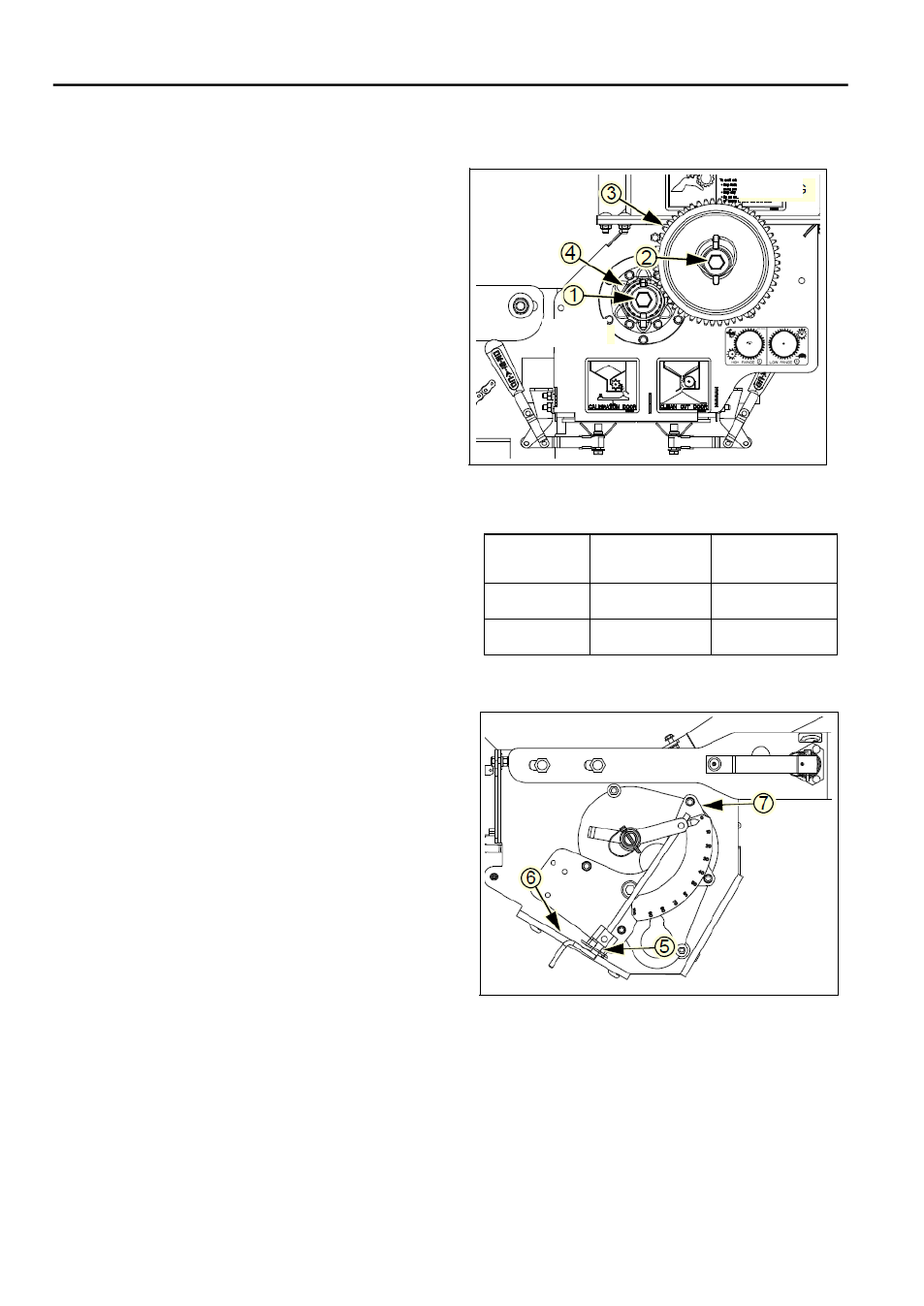

См. рисунок 9
Желобчатый вал дозатора приводится от вала
мешалки через пару заменных шестерен , .
Положение этих шестерен задает два диапазона
конечной передач.
Каждая таблица нормы внесения удобрений
основывается на определенном диапазоне передач.
Это такие диапазоны:
• "Высокий" диапазон, который используется для
высоких норм внесения удобрений
• "Низкий" диапазон, который используется для
низких норм внесения удобрений
Два вала высевающих аппаратов являются "ведущим"
и "ведомым".
"
ВЕДУЩИЙ" вал – это верхний/передний вал.
"
ВЕДОМЫЙ" вал – это нижний/задний вал.
Обратитесь к таблице нормы высева (или таблице
нормы внесения удобрений), таблицы ниже, и рисунку
9
, чтобы задать настройки диапазона конечной
передачи высевающего аппарата.
1. Снимите штыри с концов зубчатых колес обоих
валов.
Рисунок 9
ВЫСОКИЙ диапазон передач
2.
Снимите и расположите шестерни, как показано в
таблице рядом.
3.
Зафиксируйте штырями.
Настройки вариатора
Вариатор позволяет произвольно менять скорость
привода высевающего аппарата удобрений и
благодаря этому обеспечивает широкий диапазон
нормы внесения удобрений. Соотношение скоростей на
входе и выходе вариаора регулируется положением
управляющего рычага вариатора. Рычаг управления
находится на шкале, размеченной в градусах. Таблицы
норм внесения удобрений показывают нормы для
каждой настройки градусов.
Обратитесь к таблице нормы внесения удобрений и
установите ручку управления вариатора в нужное
положение на шкале для запланированной нормы
высева.
Для настроек вариатора:
См. рисунок 10
1.
Снимите шпильку-шплинт , которая фиксирует
ручку регулировки вариатора.
2.
Вращайте ручку, чтобы стрелка рычага управления
показала на ту настройку шкалы, которая
соответствует норме из таблицы или определена
при калибровке.
3.
Установите на место шпильку-шплинт.
Примечание: Вариатор работает в оптимальном
режиме в промежутке между 30 и 70. Если ваша норма
приведена в обеих таблицах – для высокого и низкого
диапазона, выберите ту таблицу, где вашей норме
внесения соответствуют настройки рычага управления
вариатора от 30 до 70. Настройки ниже 20 градусов не
рекомендуются. Когда рычаг управления установлен в
положение выше 70 градусов, значительные движения
рычага приводят к очень небольшим изменениям
нормы.
ДИАПАЗОН
КОНЕЧНОЙ
ПЕРЕДАЧИ
ВЕДУЩАЯ
ВЕДОМАЯ
НИЗКИЙ
ДИАПАЗОН
17 зубьев
малая
54 зуба
большая
ВЫСОКИЙ
ДИАПАЗОН
54 зуба
большая
17 зубьев
малая
Рисунок 10
Вариатор в положении «0»
ВЕДОМАЯ
ВЕДУЩАЯ
