Таблица давления в шинах
Гарантийная информация о шинах
Транспортные
колеса /
центр
11Lx15"
нагрузка F
90 фут/кв.дюйм
(621 кПа)
Транспортные
колеса /
центр
12.5Lx
нагрузка F
90 фут/кв.дюйм
(621 кПа)
Транспортные
колеса /
центр
12.5Lx 16.5"
нагрузка G
Galaxy
105 фут/кв.дюйм
(724 кПа)
Гидравлические соединения и
момент затяжки
См. рисунок 14 (гипотетический фитинг)
Защитные колпачки должны оставаться на месте до
момента соединения.
NPT
– национальная трубная резьба (США)
Обратите внимание на коническую резьбу, нет
конуса/расширения и O-образного кольца.
Для гидравлических соединений нанесите жидкий
герметик для труб. Не используйте изоляционную
ленту, которая может засорить фильтр и/или забить
отверстия.
JIC
– объединенная промышленная конференция
(SAE J514)
Обратите внимание на прямую резьбу, и конус 37°
на фитингах "M" (или расширение 37° на фитингах "F").
На фитингах JIC не используйте уплотнения (ленту или
жидкость)
ORB
– соединение с О-образным кольцом (SAE J514)
Обратите внимание на прямую резьбу и O-образным
кольцо из эластомера .
Перед монтажом для предотвращения стирания при
затяжке смажьте О-образное кольцо чистым
гидравлическим маслом. Не используйте уплотнения
(ленту или жидкость) ORB-фитингах.
Если фитинг ORB нужно правильно ориентировать,
например, как изображенный на рисунке фитинг,
необходимы также шайба и контргайка
("регулируемое резьбовое соединение"). Открутите
контргайку в направлении от шайбы назад. Ввинтите
фитинг, чтобы O-образное кольцо соприкоснулось с
контактной поверхностью. Проверните фитинг до
нужного его положения. Затяните контргайку с
указанным моментом.

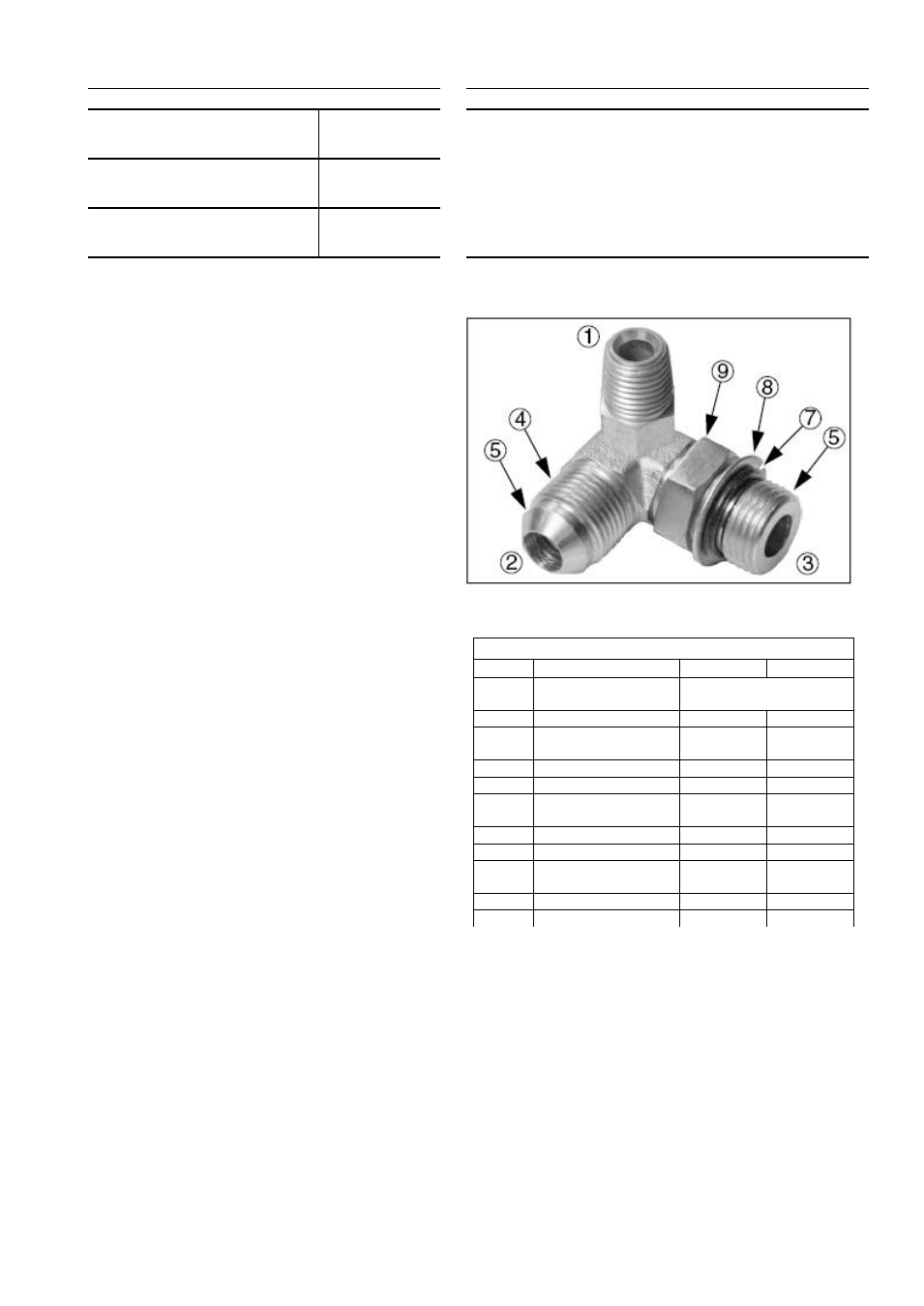

Рисунок 14
Идентификация гидравлических соединений
Моменты затяжки фитингов
Размер
Фитинг
Н-м
Фут-фунт
-4
1/
4
-18 NPT
1.5-3.0
оборота после
затяжки вручную
-5
1
/
2
-20 JIC
19-20
14-15
-5
1
/
2
-
20 ORB с
контргайкой
12-16
9-12
-5
1
/
2
-
20 ORB прямой
19-26
14-19
-6
5
/
16
-18 JIC
24-27
18-20
-6
5
/
16
-
18 ORB с
контргайкой
16-22
12-16
-6
5
/
16
-
18 ORB прямой
24-33
18-24
-8
3
/
4
-16 JIC
37-53
27-39
-8
3
/
4
-
16 ORB с
контргайкой
27-41
20-30
-8
3
/
4
-
16 ORB прямой
37-58
27-43
