Совмещение передаточного вала
После завершения выравнивания секций необходимо
произвести сведение приводного вала так, чтобы кулачки
разъединительной муфты были соосны и концентричны.
Валы, подходящие к муфтам, не должны касаться друг
друга, когда боковые секции выровнены и упираются в
стопорные болты.
1. Заблокируйте приводные колеса боковых секций и
потяните орудие вперед, или же потяните боковые
секции назад так, чтобы рабочий брус уперся в
стопорные болты на раме центральной секции.
См. Рис. 6
2. Для
выполнения
вертикального
выравнивания
кулачков муфты, ослабьте два болта (1) на тыльной
стороне регулировочной пластины (2). Сдвиньте
пластину вверх или вниз.

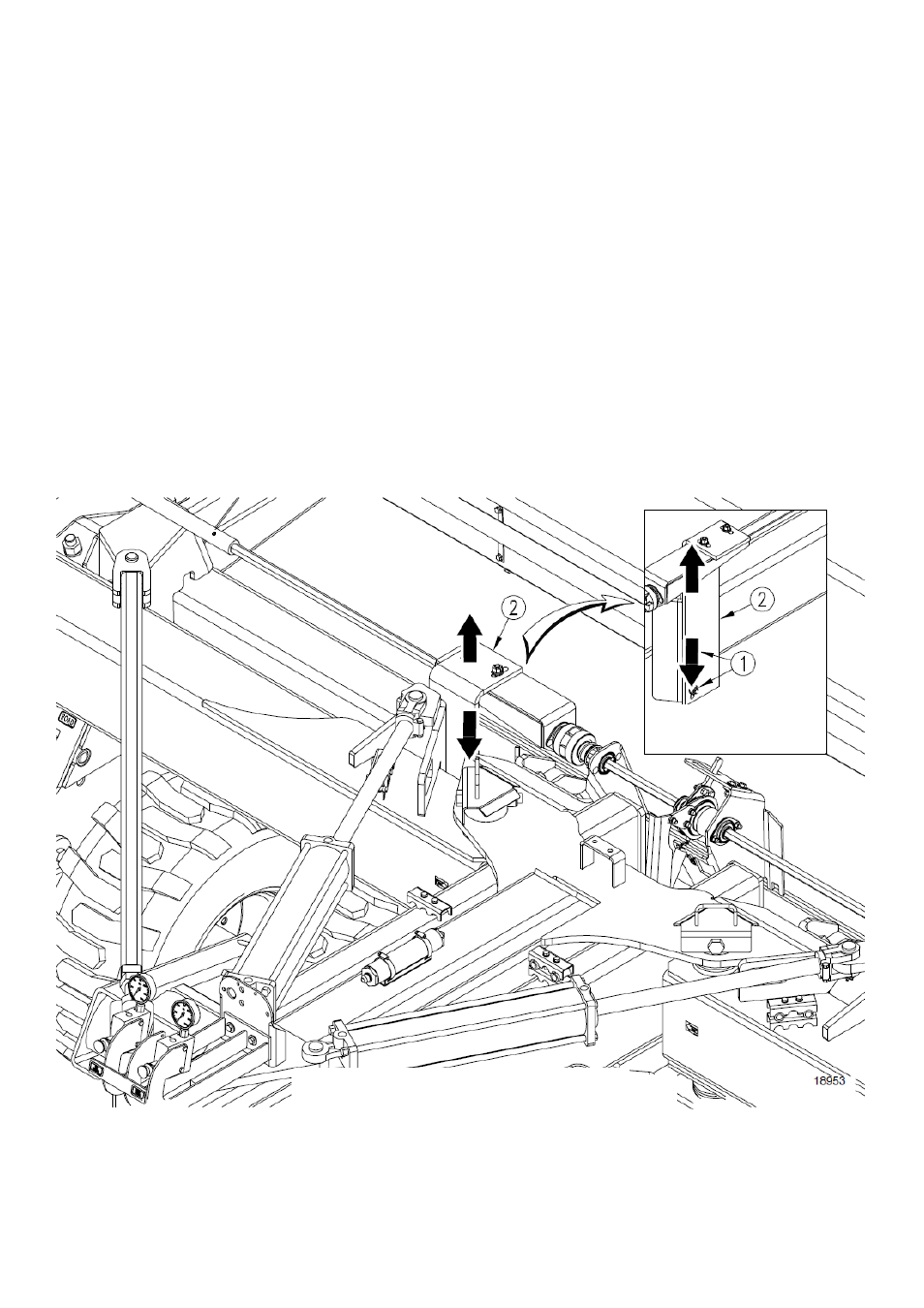

Тыльная сторона
разъединительной пластины
Рис. 6
Вертикальное выравнивание валов
