Выбор передачи привода внеения
удобрений
Найдите необходимый тип нормы и размеры
ведущей и ведомой звездочек в таблице на стр. 21.
Смотри Рисунок 6
Примечание:При установке цепей, убедитесь, что
разомкнутые концы защелки цепи смотрят в
направлении, противоположном направлению
движения цепи.
Настройка высокого диапазона привода
Для выбора низкой нормы необходимо установить
маленькую звездочку на 16 зубов
. Если она уже
установлена, оставьте ее как есть.
Смотри Рисунок 7
1. Ослабьте натяжную звездочку
и снимите цепь
с ведущей
и ведомой звездочки
.
2. Снимите участок цепи из 16 звеньев. Этот
участок имеет защелки с двух сторон.
3. Ослабьте винты
ведущей звездочки
и
сдвиньте ее на валу так, чтобы она стала на
одной линии со звездочкой на 16 зубов
.
4. Оденьте цепь на натяжную звездочку
,
обеспечьте провисание верхнего пролета цепи
около 6,4 мм. Затяните винты
ведущей
звездочки
.
5. После калибровки повторите шаги 1-4 для
центральной и правой секции орудия.
Настройка низкого диапазона привода
Для выбора низкой нормы необходимо установить
большую звездочку на 44 зуба . Если она уже
установлена, оставьте ее как есть.
Смотри Рисунок 7
1. Ослабьте натяжную звездочку и снимите цепь
с ведущей и ведомой звездочки .
2. Разомкните цепь и добавьте участок цепи из 16
звеньев. Этот участок имеет защелки с двух
сторон.
3. Ослабьте винты ведущей звездочки и
сдвиньте ее на валу так, чтобы она стала на
одной линии со звездочкой на 44 зуба .
4. Оденьте цепь на натяжную звездочку ,
обеспечьте провисание верхнего пролета цепи
около 6,4 мм. Затяните винты ведущей
звездочки .
5. После калибровки повторите шаги 1-4 для
центральной и правой секции орудия.

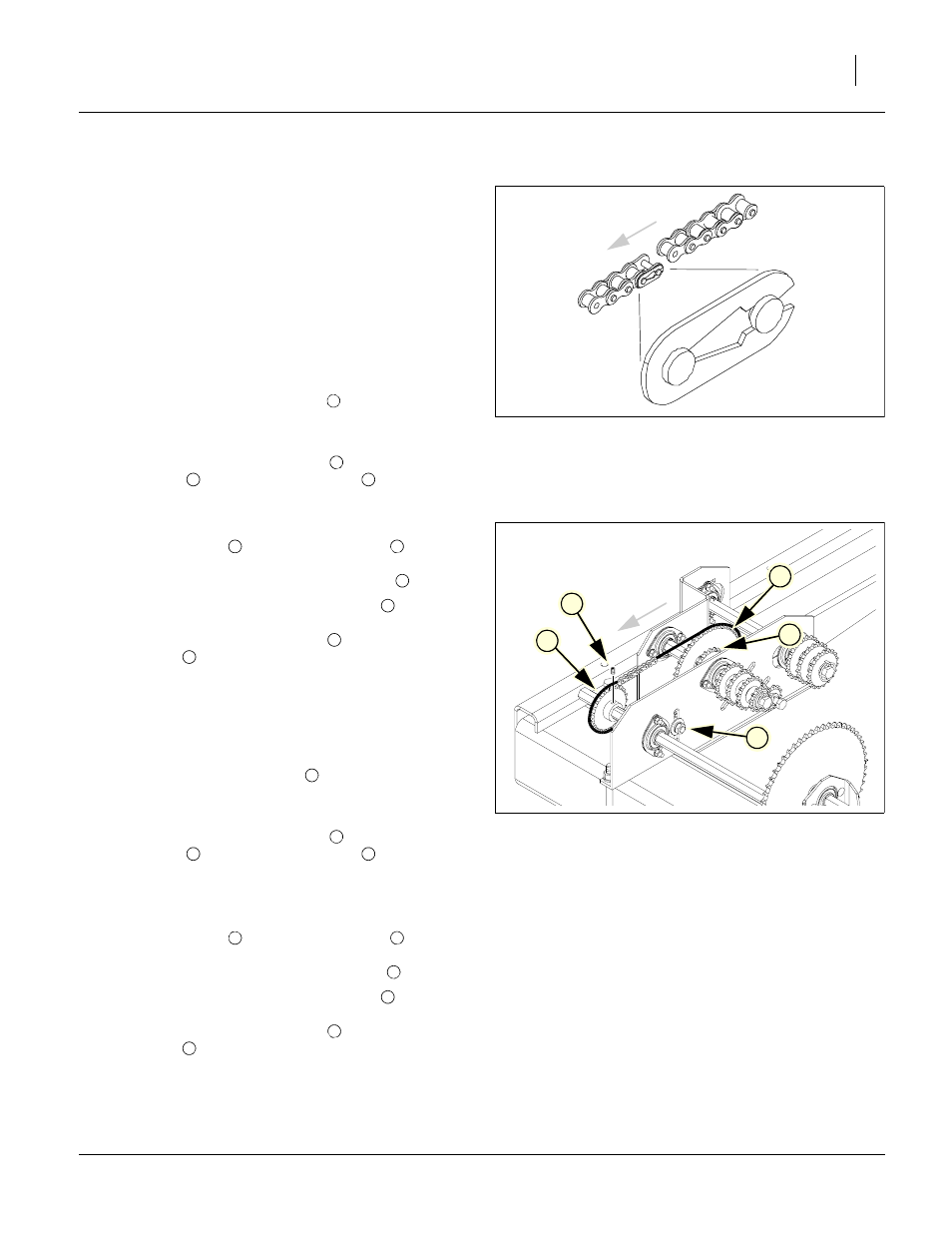

Рисунок 6
Направление защелки цепи
26482
2
3
5
1
Рисунок 7
Низкий диапазон внесения
удобрений
21778
4
3
1
2
5
4
5
2
3
4
5
1
3
5
2
4
5
1
3
4
2
