Сборка моделей 3323, 3326, 3329
Примечание: Все болты, которые установлены на орудии, находятся на своих местах. При сборке
понадобится снять их, а затем снова установить на те же места. Запоминайте откуда извлекаете болты.

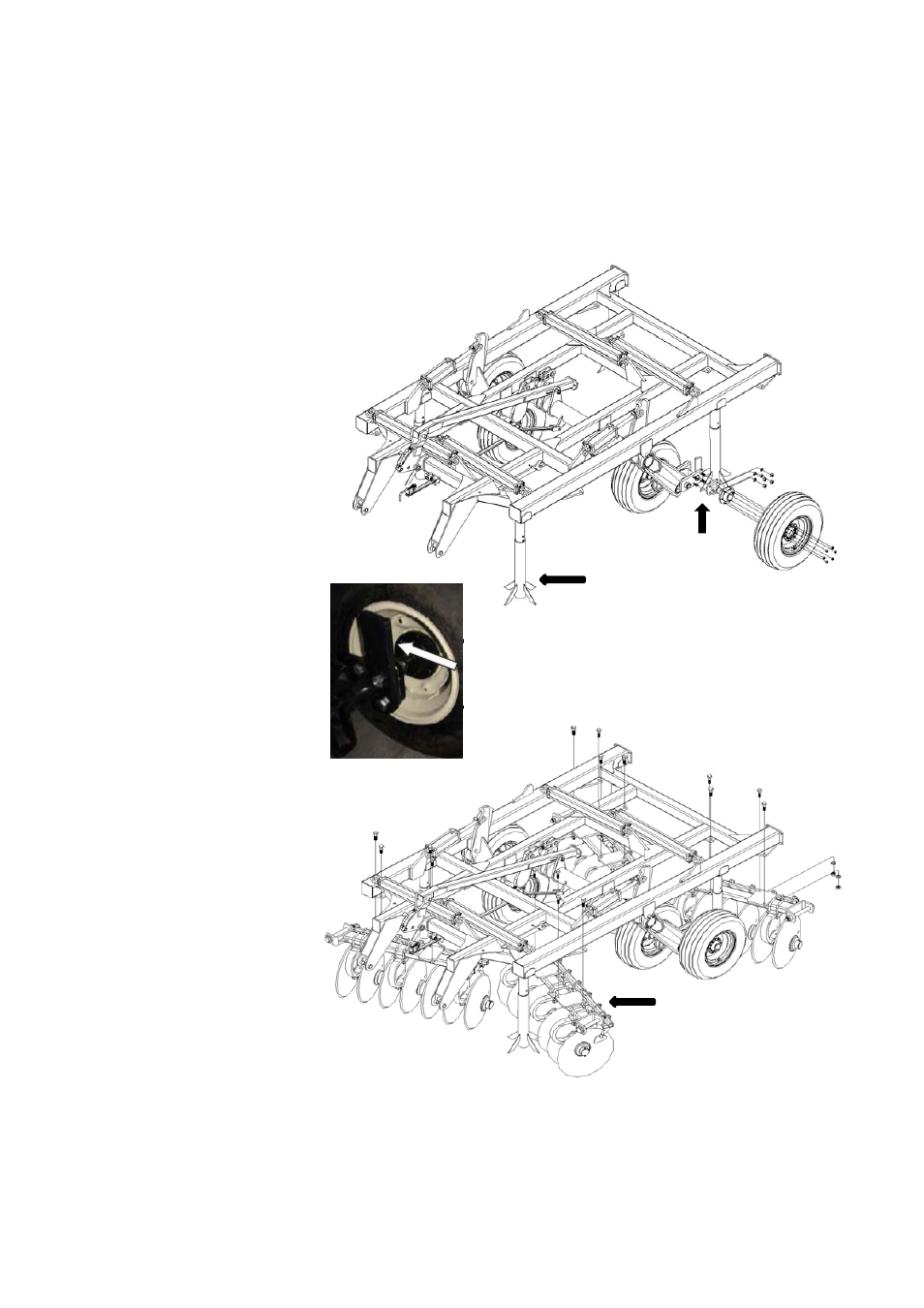

1) Установите центральную раму на
подпорки достаточной высоты для
установки батарей дисков. После
того,
как
центральная
секция
установлена
и
закреплена
на
подпорках,
произведите
сборку
ступиц , и закрепите их на
подвижной балке. Выемка или
петля должны смотреть вверх.
После установки ступиц, установите
колеса. На центральной секции
устанавливаются колеса 11L-15 12
ply, а на боковые секции: 11L-15 8
ply. Обратите внимание, что стопор
подвижной балки установлен на
задней части внешней ступицы.
Втулка
Подпорка
Стопор подвижной балки
Батареи дисков
2)
После
установки
колес,
закрепите
батареи
дисков
на
центральной раме с помощью
болтов 1’’. На верхней плоскости
батарей имеется маркировка: Лево,
Право, Центр (в зависимости от
места установки батареи). Это
означает,
что
батареи
устанавливаются справа или слева
на центральной секции. (Помните,
что лево и право определяется по
направлению следования орудия во
время работы). Затяните все болты
до
необходимого
усилия
(см.
таблицу значений усилия затяжки
болтов в приложении).
